Контроль температуры хранения агрокультуры

Система поддержания температуры хранения агрокультуры

Технология «СТРИЖ» применяется для контроля температуры зерна, свеклы, картофеля и других агрокультур во время хранения на складах. Решение «СТРИЖ» используется как для сбора показаний термодатчиков так и для реализации автоматизированной системы вентиляции.

Какую задачу решает «СТРИЖ»

Например, для хранения сахарной свеклы в насыпь закладывают здоровые, неповрежденные корнеплоды. Для уменьшения потерь при хранении свеклу обрабатывают специальными консервантами, биопрепаратами или известью. При краткосрочном хранении до переработки поддерживают температуру не выше 10 °С, а при длительном не выше 1–2 °С, что бы снизить риск развития гнили. Повышение температуры в кагате, свидетельствует о появлении очага поражения корнеплодов. Поэтому необходим постоянный контроль температуры и вентиляция для сохранности собранных культур. Нарушение технологии хранения может приводить к серьезным потерям урожая от 10-15% и даже выше.

Контроль температуры и вентиляции агрокультуры
«на автомате»
А теперь представьте, что во время длительного хранения вам не требуется следить за температурой вручную. Все данные собираются удаленно, вентиляция включаться автоматически, а решение о пересортировки кагата приниматься на основе достоверных данных.

Решение «СТРИЖ»

Для контроля соблюдения температурного режима хранения агрокультуры на складе используется простой принцип: при начале гниения температура в гурте повышается. По изменению температуры на различной глубине гурта можно отследить начало процесса гниения урожая, например, сахарной свеклы или картофеля, и пересортировать гурт, тем самым предотвратив гниение остальной части урожая.

Подход используемый в системе мониторинга температуры заключается в съеме и передачи показаний датчиков  разнесенных по всей длине насыпи в личный кабинет диспетчера по беспроводному каналу связи. Возможности по дальности передачи данных системы «СТРИЖ» решает задачу сбора показаний с большой территории завода или склада. Решение отлично вписывается в концепцию хранения агрокультуры насыпью на открытом воздухе, так как радиус действия системы превышает 10 километров.

В случае детекции роста температуры в кагате (гурте) оператор получает оповещение и может принять решение о необходимости вентиляции или пересортировке агрокультуры.

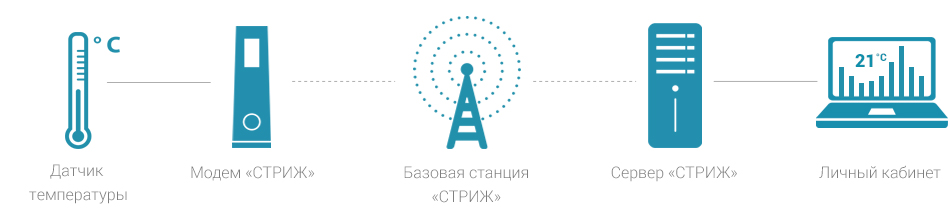

Схема работы системы контроля температуры СТРИЖ

Дистанционная передача показания датчиков температуры

Наши инженеры разработали простой способ определения температуры внутри насыпи культуры и передачи данных в «облако» через Интернет.

Термоштанга со встроенным модемом «СТРИЖ»

К нескольким датчикам температуры размещенным внутри штанги подключается автономный модем «СТРИЖ» через имеющийся цифровой интерфейс.

Термоштанга устанавливается в контрольных точках кагата с глубиной закладки свыше 1,5 метров.

Несколько датчиков в одной штанге определяют градиент температуры по высоте всей насыпи. Модемы передают показания на диспетчерский пульт через заранее определенные промежутки времени.

На основании полученных данных оператор принимает решение о необходимости вентиляции или пересорта насыпи культуры.

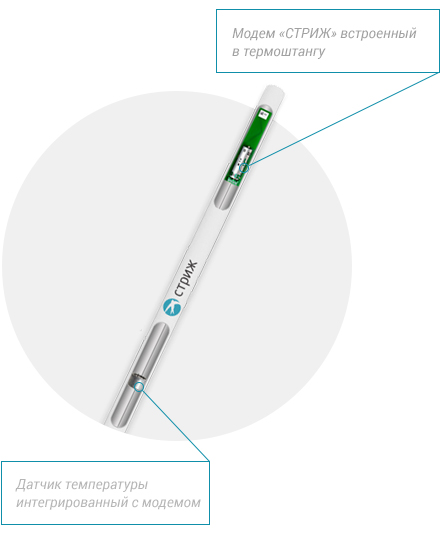

Устройство термоштанги СТРИЖ Агро: датчики и модемы

Показания всех датчиков температуры в личном кабинете

Показания всех датчиков температуры наглядно отображаются в личном кабинете клиента.

Возможность видеть сразу всю информацию в табличном и графическом виде упрощает восприятие информации.

Личный кабинет доступен диспетчеру и другим заинтересованным лицам с любого устройства, подключенного к Интернет.

Возможность интеграции с любыми системами автоматизации делает решение «СТРИЖ» простым и легким для внедрения.

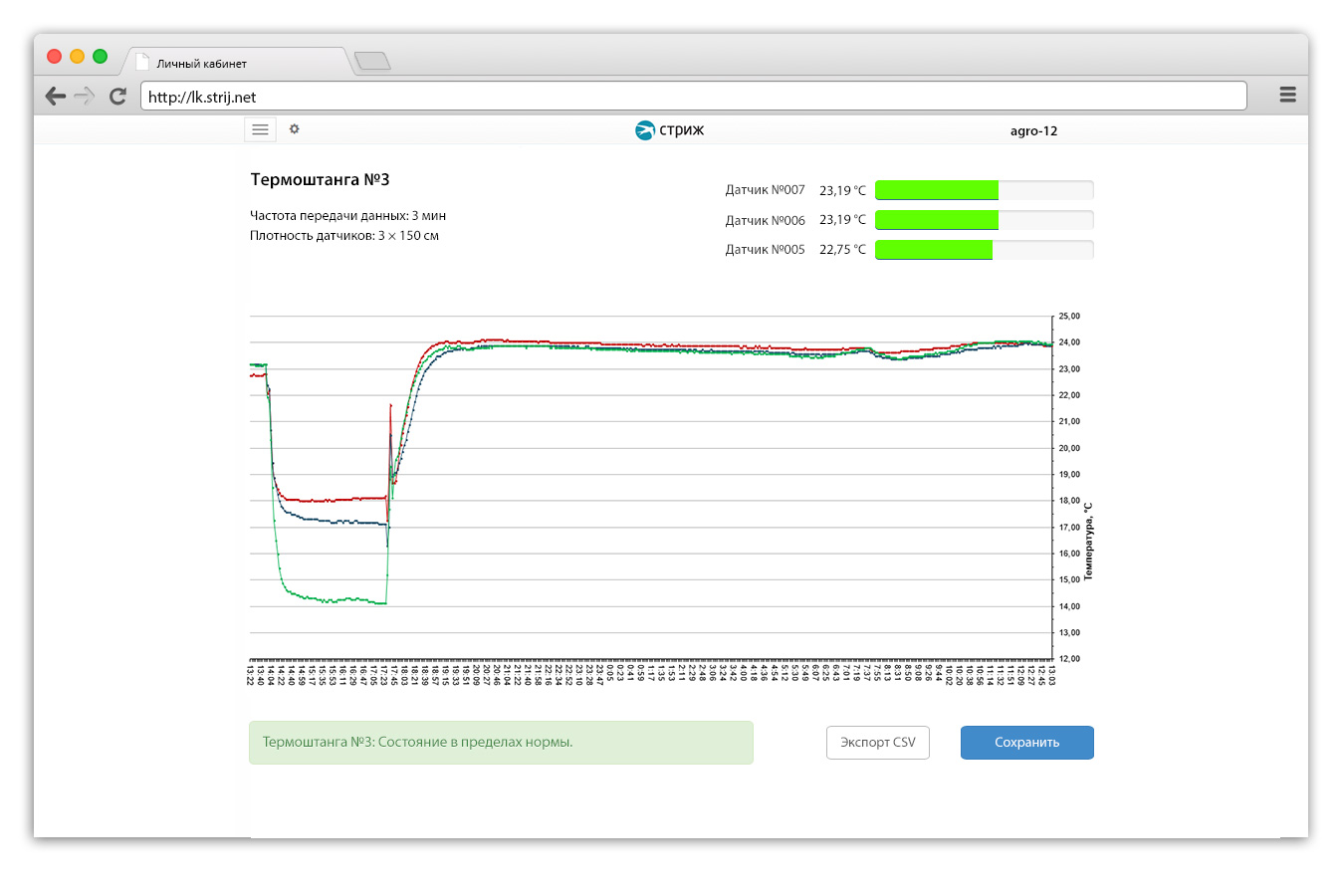

Веб-интерфейс для контроля температуры овощей

Почему «СТРИЖ» идеально подошел для контроля температуры хранения агрокультур

Технология «СТРИЖ» стала идеальным решением для автоматизированного контроля температуры на длинных кагатных полях и насыпях из-за возможности сбора небольших пакетов данных с неограниченного количества датчиков распределенных по большой территории. Не важно где хранится сырье, крытый склад или открытое пространство — система работает везде одинаково хорошо без потери надежности.

Иконка «Антенна»

10 км дальность передачи

Одна базовая станция покрывает всю территорию складов. Технологическая дальность работы системы — 10 километров без репитеров.

Иконка Бюджет

Дешевле в разы

Устройства на базе технологии «СТРИЖ» просты, надежны и в то же время экономичны. Комплексное решение получается дешевле на порядок традиционных систем.

180 дней беспрерывной работы

Встроенный в штангу радиомодем питается от аккумулятора. При частоте отправки данных раз в 10 минут его хватает на 180 дней автономной работы.

  • Точно: разрешение термодатчика — 0.1 °C.
  • Влагоустойчиво: корпус термоштанги герметичен, защищен от влаги и воздействия окружающей среды.
  • Быстро и просто: без проводов, без покрытия GSM и промежуточного оборудования.
  • Надежно: без использования mesh-топологии и промежуточных узлов.
  • Удобно: все показания через интернет; легко интегрируется со смежными системами управления вентиляцией.
  • Масштабируемо: наращивание точек мониторинга простым добавлением в сеть конечных устройств, модемов и датчиков.

Все этого мы смогли добиться благодаря новой энергоэффективной технологии передачи данных

Что получает заказчик?

Система мониторинга температуры «СТРИЖ» — находка для аграрной промышленности. И вот почему:

  • Повышается устойчивость корнеплодов и овощей к гниению.
  • Уменьшаются потери агрокультуры из-за точной и своевременной детекции очагов гниения.
  • Снижается расход энергии на превентивную вентиляцию.
  • Автоматизация процесса разгружается персонал.
  • Экономит средства собственника, так как обходится значительно дешевле аналогов.

Что получает заказчик?

Система мониторинга температуры «СТРИЖ» — находка для аграрной промышленности. И вот почему:

  • Повышается устойчивость корнеплодов и овощей к гниению.
  • Уменьшаются потери агрокультуры из-за точной и своевременной детекции очагов гниения.
  • Снижается расход энергии на превентивную вентиляцию.
  • Автоматизация процесса разгружается персонал.
  • Экономит средства собственника, так как обходится значительно дешевле аналогов.

Комплексная система мониторинга температуры хранения

Иконка цитаты

Сегодня контроль температуры на складах, заводах, овощехранилищах выполняется либо вручную, либо удаленно при помощи проводных систем или беспроводных решений на GSM или WiFi. Провода — дорогое удовольствие при прокладке в уже функционирующем помещении, GSM и WiFi — неэффективны с точки зрения автономного питания и для обеспечения устойчивой связи требуется промежуточные репитеры, что сильно увеличивает смету комплексного решения.

Для того чтобы получить работающую и доступную систему сбора показаний температуры необходим был концептуально новый подход, новая беспроводная технология дальнего радиуса действия и полностью автономными датчиками. И этой технологией стал «СТРИЖ».



«СТРИЖ» создает автоматизированную систему контроля температуры овощей, фруктов и корнеплодов на базе собственной технологии, не имеющей аналогов среди традиционных средств передачи информации, проводных и беспроводных. «СТРИЖ» позволяет развернуть контроль на любой площади с минимальным набором оборудования в считанные часы: неограниченное количество датчиков, которые нужно просто установить в контролируемых точках насыпи агрокультуры.

Функциональные возможности

  • Дистанционный беспроводной мониторинг температуры агрокультур.
  • Возможность периодического, быстрого монтажа и демонтажа термоштанги в месте установки.
  • Неограниченное количество разнотипных датчиков: температуры и углекислого газа.
  • Настраиваемая периодичность передачи данных задается в зависимости от условий хранения.
  • Автоматизированное рабочее место. Отображение информации в веб-интерфейсе. Доступ с любого устройства через Интернет.
  • Вывод информации на схеме, графике, таблице. Гибкая настройка вывода данных.
  • Экспорт архива данных в Excel, XML, JSON.
  • Интеграция с системами заказчика через открытый API.
  • Автоматизированный запуск вентиляции через обратный канал связи Модем — Контроллер вентилятора.

Дополнительно

  • Датчик контроля точки росы и наличия осадков  для наружной уличной установки.
  • Различное исполнение измерительных устройств и термоштанги: пластик или нержавеющая сталь.

Живой пример

Узнайте, как система «СТРИЖ» проходила тестовые испытания на сахарном заводе «ВалуйкиСахар» в Белгородской области.



Посмотреть проект

Как это работает

Прочитайте по какому принципу работает технология «СТРИЖ», как преимущества она предоставляет для пользователей, как нам удалось добиться сверхдальности передачи сигнала. И где еще применяют «СТРИЖ» сегодня.

Узнать все о технологии «СТРИЖ»

Соответствующее оборудование

Термоштанга с радиомодулем «Агро ТШ-1»

Штанга с термодатчиками и интегрированным модемом «СТРИЖ» для дистанционной передачи градиента температуры в кагате агрокультуры. Подробнее

Радиомодем импульсный «Тиффани iAA»

Импульсный радиомодем используется для передачи данных телеметрии с приборов учета, датчиков и различных сенсоров. Подробнее
