Контроль углекислого газа (СО2) при хранении агрокультуры

Система контроля диоксида углерода

Технология «СТРИЖ» применяется для контроля концентрации углекислого газа в кагатах свеклы, картофеля и других агрокультур. Решение «СТРИЖ» используется как для статистического сбора показаний СО2 так и для реализации автоматизированной системы вентиляции хранилищ.

Какую задачу решает «СТРИЖ»

При нехватке кислорода и повышенной концентрации углекислоты, в кагатах наступает анаэробное дыхание, при этом жизнеспособность корнеплодов хоть и сохраняется, но значительно снижается их технологические качества. Например, у сахарной свеклы происходит значительная потеря сахара, накопление спирта и других вредных соединений, что приводит к поражению грибами, а затем и к бактериальной гнили.

Строгое соблюдение агротехнических требований при уборке и хранении корнеплодов свеклы и других сельскохозяйственных культур дает возможность снизить потери урожая, получать качественное сырье и посадочный материал.

Контроль углекислого газа и автоматическая вентиляция согласно технологии
Представьте, что во время длительного хранения агрокультуры допустимые пределы СО2 четко заданы. Разнесенные по площади кагата датчики автоматически собирают данные о концентрации углекислоты, а система включает вентиляцию тогда, когда это необходимо.

Решение «СТРИЖ»

Для соблюдения оптимальных условий хранения агрокультуры на складе обеспечивают своевременную принудительную вентиляцию. У каждой агрокульруты свои допустимые пределы концентрации диоксида углерода и скорость его высвобождения.

Подход используемый в системе мониторинга СО2 заключается в съеме и передачи показаний датчиков  разнесенных по всей длине насыпи в личный кабинет диспетчера по беспроводному каналу связи. Возможности по дальности передачи данных системы «СТРИЖ» решают задачу сбора показаний с большой территории завода, склада, хранилища или защищенной насыпи на открытом воздухе. Решение отлично вписывается в концепцию хранения агрокультуры траншейным способом, так как радиус действия системы — свыше 10 километров; одна станция может обслуживать неограниченное количество насыпных кагат на большой территории.

В случае детекции роста концентрации углекислоты в кагате (гурте) оператор получает оповещение и может принять решение о необходимости вентиляции или пересортировке агрокультуры.

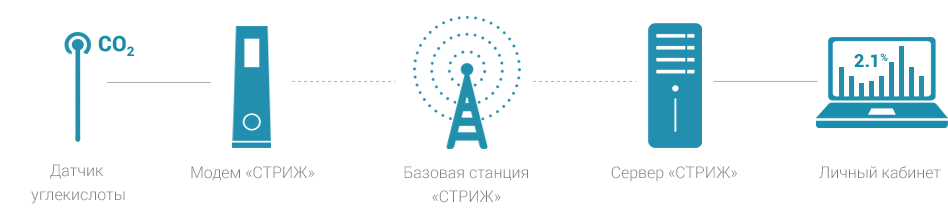

Схема работы беспроводной системы мониторинга СТРИЖ

Дистанционная передача показаний датчиков СО2

Наши инженеры разработали простой способ определения СО2 внутри насыпи культуры и передачи данных на диспетчерский пульт.

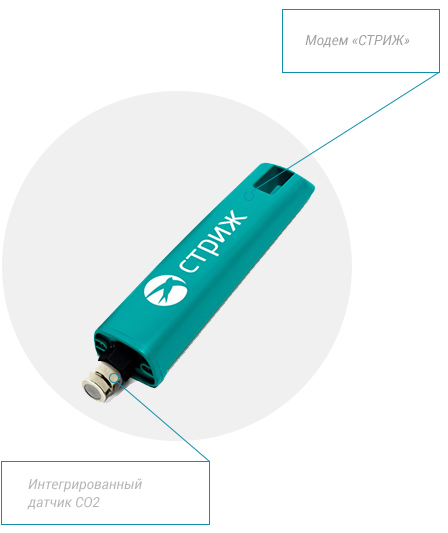

Датчик СО2 со встроенным модемом «СТРИЖ»

Для мониторинга используется датчик СО2 интегрированный с модемом «СТРИЖ».

Датчики устанавливаются в контрольных точках кагата внутри хранилища. Модемы передают показания о концентрации через базовую станцию на пульт диспетчера с заранее заданной периодичностью.

Глубина закладки датчиков может варьироваться в зависимости от размеров кагата и технологии хранения.

Устройство беспроводного LPWAN датчика углекислого газа
Система калибровки концентрации углекислого газа

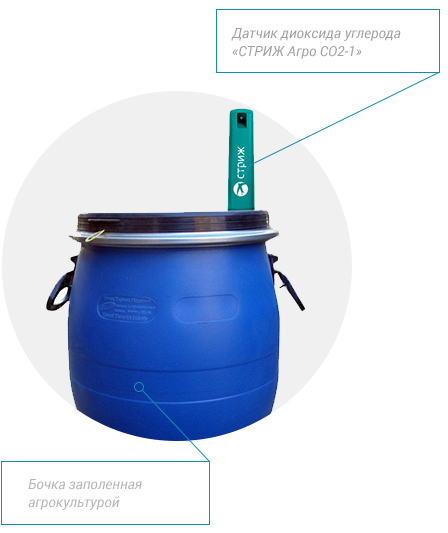

Измерительная система «Бочка»

«Бочка» предназначена для сбора статистики и анализа процессов гниения агрокультуры.

Мы использует «бочку» с установленным датчиком концентрации диоксида углерода «СТРИЖ Агро СО2».

Емкость заполняется культурой в состоянии начальной стадии гниения. Датчик СО2 фиксирует концентрацию углекислоты в емкости.

Модем передает показания на сервер через базовую станцию с заданной периодичностью. В личном кабинете отображается полная статистика по концентрации СО2 в бочке.

Это позволяет провести анализ и получить статистические данные для определения оптимальных условий хранения и критических концентраций СО2 во время мониторинга культуры на складе.

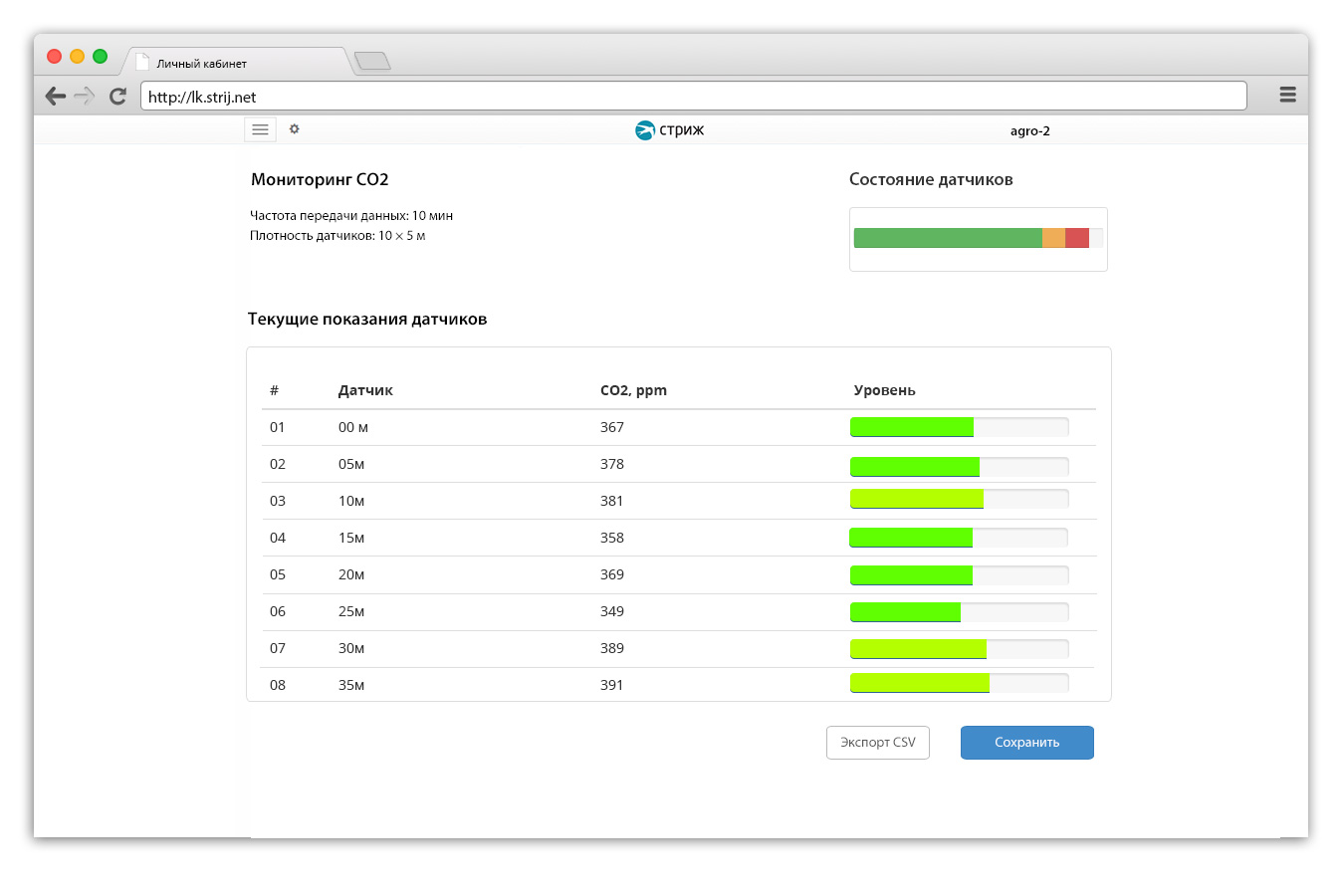

Показания всех датчиков СО2 в личном кабинете

Показания всех датчиков СО2 наглядно отображаются в личном кабинете клиента — на диспетчерском пульте.

Возможность видеть сразу всю информацию в табличном и графическом виде.

Личный кабинет доступен диспетчеру и другим заинтересованным лицам с любого устройства, подключенного к Интернет или по локальной сети.

Возможность интеграции с любыми системами автоматизации делает решение «СТРИЖ» простым и легким для внедрения.

Пульт контроля концентрации углекислого газа на складе овощей

Почему «СТРИЖ» идеально подошел для контроля СО2 при хранении агрокультур

Технология «СТРИЖ» стала идеальным решением для автоматизированного мониторинга концентрации СО2 на длинных кагатных полях и насыпях из-за возможности сбора небольших пакетов данных с неограниченного количества датчиков распределенных по большой территории. Не важно где хранится сырье, крытый склад или открытое пространство — система работает везде одинаково хорошо без потери надежности.

Иконка «Антенна»

10 км дальность передачи

Одна базовая станция покрывает всю территорию складов. Технологическая дальность работы системы — 10 километров без репитеров.

Иконка Бюджет

Дешевле в разы

Устройства на базе технологии «СТРИЖ» просты, надежны и в то же время экономичны. Комплексное решение получается дешевле на порядок традиционных систем.

180 дней беспрерывной работы

Датчик углекислоты и модем питается от аккумулятора. При частоте отправки данных раз в 10 минут его хватает на 180 дней автономной работы.

  • Точно: разрешение датчика 30 pmm.
  • Оперативно: частота опроса регулируется от 3 минут и чаще.
  • Быстро и просто: без проводов,  без покрытия GSM и промежуточного оборудования.
  • Надежно: без использования mesh-топологии и промежуточных узлов.
  • Удобно: все показания через Интернет; легко интегрируется со смежными системами управления вентиляцией.
  • Масштабируемо: наращивание точек мониторинга простым добавлением в сеть конечных устройств, модемов и датчиков.

Все этого мы смогли добиться благодаря новой энергоэффективной технологии передачи данных

Что получает заказчик?

Система мониторинга углекислого газа «СТРИЖ» — находка для аграрной промышленности. И вот почему:

  • Агрокультуры сохраняют свои полезные свойства в разы дольше.
  • Уменьшаются потери агрокультуры в результате точного соблюдения технологии.
  • Снижается расход энергии на превентивную вентиляцию.
  • Автоматизация процесса разгружается персонал.
  • Экономит средства собственника, так как обходится значительно дешевле аналогов.

Что получает заказчик?

Система мониторинга углекислого газа «СТРИЖ» — находка для аграрной промышленности. И вот почему:

  • Агрокультуры сохраняют свои полезные свойства в разы дольше.
  • Уменьшаются потери агрокультуры в результате точного соблюдения технологии.
  • Снижается расход энергии на превентивную вентиляцию.
  • Автоматизация процесса разгружается персонал.
  • Экономит средства собственника, так как обходится значительно дешевле аналогов.

Комплексная система мониторинга углекислого газа

Иконка цитаты

Сегодня СО2 на складах, заводах, овощехранилищах выполняется либо вручную либо удаленно при помощи проводных систем или беспроводных решений на GSM или WiFi. Провода — дорогое удовольствие при прокладке в уже функционирующем помещении, GSM и WiFi — неэффективны с точки зрения автономного питания и для обеспечения устойчивой связи требуется промежуточные репитеры, что сильно увеличивает смету комплексного решения.

Для того чтобы получить работающую и доступную систему сбора показаний температуры необходим был концептуально новый подход, новая беспроводная технология дальнего радиуса действия и полностью автономными датчиками. И этой технологией стал «СТРИЖ».



«СТРИЖ» создает автоматизированную систему контроля СО2 на складах и хранилищах овощей, фруктов и корнеплодов используя собственную технологию не имеющей аналогов среди традиционных средств передачи информации, проводных и беспроводных. «СТРИЖ» позволяет развернуть контроль на любой площади с минимальным набором оборудования в считанные часы: неограниченное количество датчиков, которые нужно просто установить в контролируемых точках насыпи агрокультуры.

Функциональные возможности

  • Дистанционный беспроводной мониторинг СО2.
  • Возможность периодического, быстрого монтажа и демонтажа датчиков СО2 в месте установки.
  • Неограниченное количество разнотипных датчиков: температуры, CO2, CO, O2, N2, H2S.
  • Настраиваемая периодичность передачи данных задается в зависимости от технологии хранения.
  • Автоматизированное рабочее место. Отображение информации в веб-интерфейсе. Доступ с любого устройства через Интернет или локальную сеть.
  • Вывод информации на схеме, графике, таблице. Гибкая настройка вывода данных под пользователя.
  • Экспорт архива данных в Excel, XML, JSON.
  • Интеграция с системами заказчика через открытый API.
  • Автоматизированный запуск вентиляции через обратный канал связи «Модем — Контроллер вентилятора».

Дополнительно

  • Датчик контроля точки росы и наличия осадков для наружной уличной установки.
  • Различное исполнение измерительных устройств: в виде малогабаритных датчиков или штанги для углубления в гурт.

Соответствующее оборудование

Беспроводной датчик углекислоты «Агро СО2-1»

Датчик диоксида углерода с интегрированным модемом «СТРИЖ» для дистанционной передачи показаний концентрации СО2 в гурте агрокультуры. Подробнее

Радиомодем импульсный «Тиффани iAA»

Импульсный радиомодем используется для передачи данных телеметрии с приборов учета, датчиков и различных сенсоров. Подробнее
