Удаленный сбор показаний счетчиков электричества

Диспетчеризация приборов учета электроэнергии

Диспетчеризация приборов учета электроэнергии — готовое решение «СТРИЖ» для многоквартирных домов, дачных поселков, предприятий и сбытовых компаний. Автоматизированная система контроля и учета электроэнергии на базе технологии «СТРИЖ» разворачивается в считанные часы. Теперь коммерческий учет электроэнергии можно организовать без существенных затрат на оборудование и монтаж.

Какую задачу решает «СТРИЖ»

Электроэнергия является одним из самых дорогих видов ресурсов, а ее правильный и точный учет — важной задачей для поставщиков энергии.

Так как количество абонентов в сети достаточно велико, то получение достоверных показаний является важным критерием для проведения точных расчетов потребления. До определенного момента показания приборов учета электроэнергии собирались исключительно вручную. Показания сдавались либо жильцами, либо снимались обходчиками. Это оставляло пространство для человеческого фактора и вызывало необходимость держать в штате обходчиков и обработчиков снятых показаний.

В отличие от систем удаленного сбора показаний водосчетчиков электроэнергетика уже давно практикует использование автоматизированных систем контроля и учета электроэнергии — АСКУЭ. Как правило, эти системы либо технологически сложны, либо имеют проблемы с получением данных. Иными словами, либо дорого, либо ненадежно.

Масштабируемая система контроля потребления энергии
А теперь представьте, что есть возможность использовать систему сбора показаний — без проводов, без промежуточного оборудования, без существенных затрат на монтаж. Это решает все проблемы по созданию АСКУЭ в пределах квартала и даже города.

Решение «СТРИЖ»

Принцип работы «СТРИЖ» похож на технологию сотовой связи, только проще и надежней. Он предусматривает передачу показаний каждого однофазного или трехфазного счетчика в интернет через сеть базовых станций «СТРИЖ».

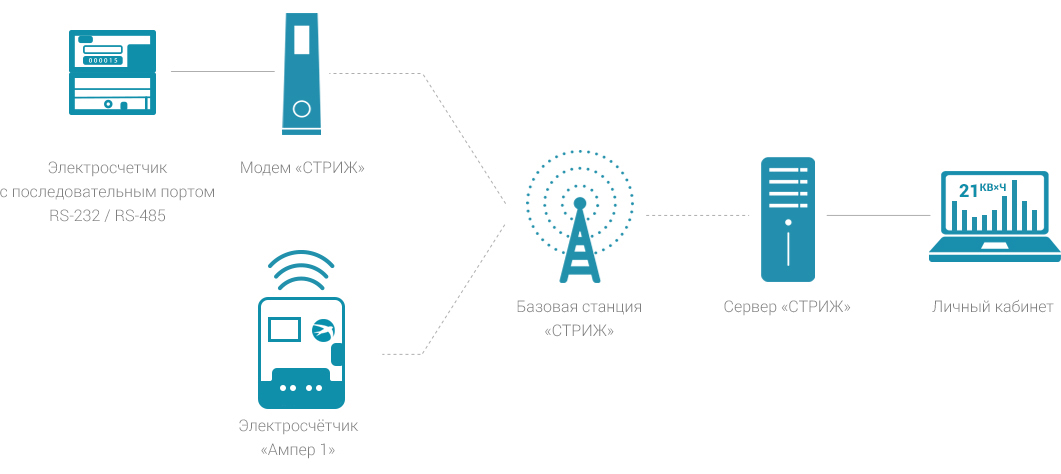

Схема АСКУЭ «СТРИЖ»

Способы дистанционной передачи показаний потребления электроэнергии

Наши инженеры разработали несколько способов дистанционной передачи показаний потребления электроэнергии через интернет.

Подключить к счетчикам электричества модем «СТРИЖ»

Если установленные электросчетчики имеют цифровой выход, то к ним подключается интерфейсный модем «СТРИЖ». Важная деталь — один модем может быть подключен сразу к нескольким однотипным счетчикам в одном щитке.

После установки модем начинает передавать посуточную статистику потребления электроэнергии через заданные интервалы.

Цифровой выход на электросчетчиках специально предназначен для автоматизированного съема показаний, он необходим для получения информации от счетчика электричества. Интеграция модема и счетчика выполняется нашими инженерами.

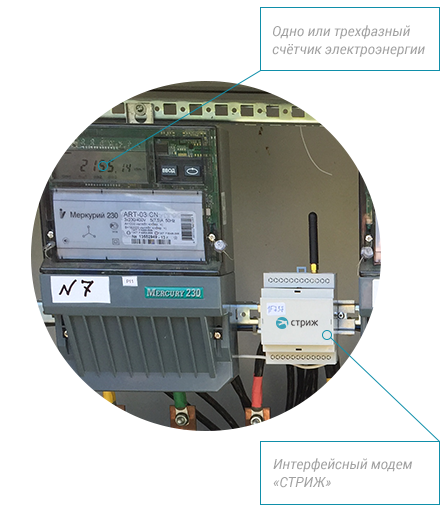

Подключение модема к счетчику электроэнергии

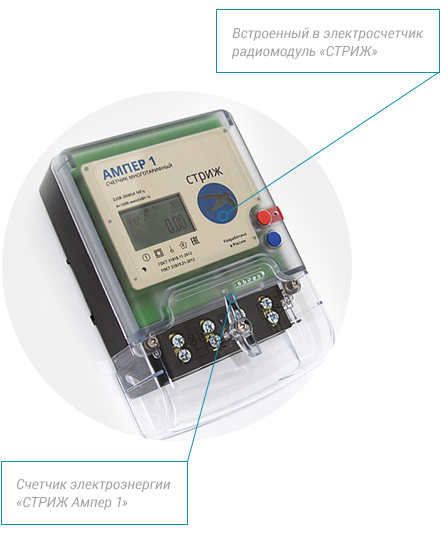

Устройство счетчика электроэнергии со встроенным модемом

Установить счетчик со встроенным модемом «Ампер-1»

Если в квартире еще не стоят счетчики электричества или у установленных электросчетчиков нет цифрового выхода, то устанавливается «СТРИЖ Ампер-1».

Этот счетчик, разработанный нашими инженерами, уже имеет встроенный модем — очень удобно, два устройства в одном. Он измеряет потребление электроэнергии так же, как обычный счетчик, и при этом сам передает показания.

Имеет функции дистанционного управления и настройки. А самое важное — удаленного понижения нагрузки, что актуально для борьбы с неплательщиками. Устанавливается аналогично обычному счетчику электричества и не требует дополнительного обслуживания.

Смотрите показания всех электросчетчиков через интернет

Показания всех квартирных и общедомовых приборов учета отображаются в личном кабинете клиента.

Возможность сопоставления баланса расхода электроэнергии в доме за 15 минут делает учет потребления простым и удобным.

Личный кабинет доступен как для сбытовых и управляющих компаний, так и для жильцов с любого устройства, подключенного к интернету.

Возможность интеграции с любыми системами компании делает решение «СТРИЖ» простым и легким для внедрения в любой организации.

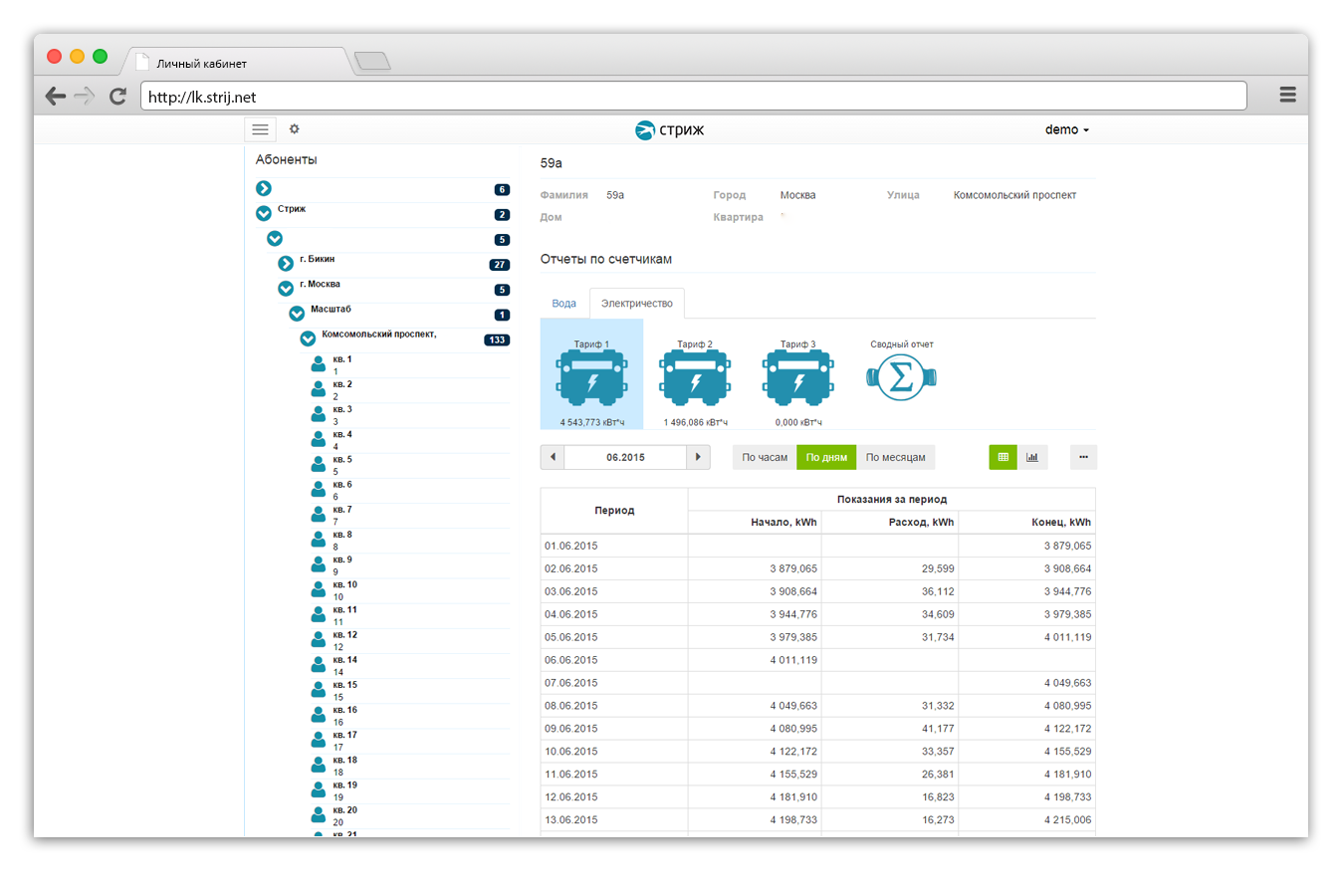

Веб-интерфейс системы АСКУЭ «СТРИЖ»

Почему «СТРИЖ» идеально подошел для удаленного сбора показаний счетчиков электричества

Технология «СТРИЖ» стала оптимальным решением для автоматизированного учета энергоресурсов из-за возможности сбора небольших пакетов данных с неограниченного количества приборов учета разнесенных по большой территории, без какого-либо дополнительного оборудования.

Иконка «Антенна»

10 км дальность передачи

Протокол «СТРИЖ» предусматривает передачу данных на дальние расстояния в сложных городских условиях. Сигнал от устройства поступает на ближайшую базовую станцию. При этом стены и конструкции не являются серьезной преградой.

Иконка Сеть

2 000 000 точек учета

Станция СТРИЖ не имеет ограничения емкости по адресному пространству и способна обслуживать свыше 2 миллионов «умных» устройств без потери надежности.

Иконка Бюджет

В 10 раз дешевле аналогов

«СТРИЖ» автономен, не использует промежуточного оборудования и прост в монтаже. Поэтому решения для квартирного учета на порядок дешевле, чем при использовании GSM-сетей, ZigBee или M-Bus, которые, к тому же, имеют ряд недостатков.

  • Универсально: есть счетчики — ставим модем «СТРИЖ», нет счетчиков — ставим «Ампер-1».
  • Быстро и просто: без концентраторов, накопителей, репитеров и дополнительного оборудования.
  • Практично: удаленное понижение нагрузки для неплательщиков без выезда бригады.
  • Надежно: без использования mesh-топологии и промежуточных узлов.
  • Удобно: все показания через интернет, легко интегрируется с системами заказчика.
  • Масштабируемо: наращивание точек учета простым добавлением в сеть новых устройств, модемов или счетчиков.

Всего этого мы смогли добиться благодаря новой энергоэффективной технологии передачи данных

Что получает заказчик?

Наибольшим успехом системы АСКУЭ «СТРИЖ» пользуются у сбытовых организаций и в дачных поселках. И вот почему:

  • Снижаются «потери» электроэнергии, вызванные манипуляциями со счетчиками.
  • Суточные и месячные показания потребления снимаются удаленно.
  • Все расхождения сводятся к нулю за счет точного учета и полных данных о потреблении.
  • Сведение баланса занимает не более 15 минут.
  • Удаленный контроль нагрузки повышает собираемость оплат на 10% и выше.

Что получает заказчик?

Наибольшим успехом системы АСКУЭ «СТРИЖ» пользуются у сбытовых организаций и в дачных поселках. И вот почему:

  • Снижаются «потери» электроэнергии, вызванные манипуляциями со счетчиками.
  • Суточные и месячные показания потребления снимаются удаленно.
  • Небалансы за счет точного учета и полных данных о потреблении исчезают.
  • Сведение баланса занимает не более 15 минут.
  • Удаленный контроль нагрузки повышает собираемость оплат от 10% и выше.

Какие ещё есть решения для диспетчеризации электроэнергии?

Сегодня применяется несколько традиционных технологий для построения систем коммерческого учета электроэнергии в многоквартирных домах, поселках и предприятиях, вот они:

Организация автоматизированной системы коммерческого учета с помощью интерфейса RS485. Можно передавать данные на расстояние до 1 км. Счетчики подключаются к концентратору и через протокол физического уровня (так называемый, 485-интерфейс) передается информация.

Достоинства

  • Отсутствие дополнительных затрат на абонентское обслуживание.
  • Хорошо решает вопрос последней мили.

Недостатки

  • Можно использовать только если счетчики расположены на небольшом расстоянии от сервера сбора данных.
  • Не подходит для многоквартирных домов из-за дорогостоящего монтажа.

Практически не применяется. Встречается в промышленном секторе.

Способ организации передачи данных с приборов учета с применением счетчиков с PLC-модемами. По этой технологии данные со счетчиков передаются по линиям электропередач. Позволяет построить сеть с небольшими затратами, но при этом очень требовательны к качеству линий электропередач и монтажных работ.

Достоинства

  • Максимальное расстояние между двумя устройствами системы — 750 м. Далее действует 7 уровней ретрансляции.
  • Каждый счетчик является ретранслятором сигнала другого.

Недостатки

  • Высокие требования к качеству электросети.
  • Плохая помехозащищенность.
  • Необходимость урегулирования взаимоотношений с собственником сетей.
  • Ретрансляция сигнала понижает надежность всей системы в целом.
  • Плохая масштабируемость системы.

На сегодняшний день наиболее часто встречаемый вариант реализации АСКУЭ. Как правило, внедряется из-за дешивизны решения.

К счетчику подключается GPRS-модем, передающий показания через сотовую сеть оператора. Тарификация идет по объему данных. Передача идет по протоколу TCP/IP.

Достоинства

  • Центр сбора может находиться на любом расстоянии от опрашиваемых объектов.
  • Можно подключать несколько счетчиков к одному модему.

Недостатки

  • Дорогие модемы.
  • Дорогие статические IP-адреса.
  • Низкая проникающая способность сигнала, особенно в монтажных шкафах и нишах.
  • Требуется покрытие сетью сотового оператора.

Приборы учета должны иметь встроенный модем, передающий показания на ретранслятор или радиоконцентратор по радиоканалу 433 или 868 МГц по ZigBee, Z-Wave, M-Bus или подобному протоколу. Дальность передачи данных – на расстояние до 50 метров от модема до ретранслятора. Данные с ретранслятора или концентратора передаются через Ethernet или GSM на сервер заказчика.

Достоинства

  • Низкое энергопотребление по сравнению с GSM/GPRS, до нескольких лет работы от одной батареи.
  • Относительно простой монтаж по сравнению с проводными системами.

Недостатки

  • Высокая стоимость устройства по сравнению с другими решениями — до нескольких тысяч рублей.
  • Небольшая дальность передачи (до 50 метров) приводит к необходимости установки дополнительных ретрансляторов, что дополнительно увеличивает стоимость системы.
  • Низкая надежность системы из-за сложной mesh-архитектуры и большого количества ретрансляторов. Для организации сети необходимо несколько разно-типовых устройств: приемник, концентратор, маршрутизатор, ретранслятор — это увеличивает общую стоимость сметы на оборудование и работы по монтажу.
  • Высокая стоимость обслуживания и поддержания, так как каждый проект телематической сети на базе ZigBee, Z-Wave или M-Bus является уникальным, и обслуживать его может только интегратор.

Телематические системы на базе ZigBee, Z-Wave и M-Bus получили распространение в «умных домах». На практике небольшой радиус действия приводит к необходимости установки дополнительного оборудования и, как следствие, высокой стоимости поддержания и низкой надежности системы в целом. Мы не встречали ни одного исправно работающего решения на данной технологии.

Система диспетчеризации электричества «СТРИЖ»

Иконка. Цитата

Для того, чтобы получить универсальную систему сбора показаний, необходимо было разработать беспроводное решение с большим радиусом действия и высокой проникающей способностью, без ограничений по масштабируемости и при этом в рамках доступного бюджета — и технология «СТРИЖ» позволила нам сделать это!



«СТРИЖ» создает автоматизированную систему контроля и учета электроэнергии на базе собственной технологии, которая лишена недостатков существующих беспроводных протоколов и идеально подходит для передачи данных на большие расстояния.  «СТРИЖ» позволяет организовать АСКУЭ с минимальным набором оборудования и максимальным охватом: неограниченное количество абонентов в черте небольшого города всего на одной радиостанции.

Достоинства

  • Минимальная стоимость устройств: модемов и уже готовых электросчетчиков со встроенным модемом.
  • Минимальное время внедрения: необходимо только подключить модем или счетчик электричества с радиомодулем, и система готова к работе.
  • Минимальная стоимость внедрения: не требует ни внешнего питания, ни промежуточного оборудования, простая установка.
  • Максимальная дальность передачи данных — 10 км в городской черте за счет оптимизированного радиопротокола.
  • Высокая проникающая способность сигнала позволяет получать данные из подвалов и помещений, где отсутствует GSM, Ethernet и другая связь.
  • Не требует дополнительного обслуживания.
  • Простая масштабируемая архитектура системы: радиомодем → базовая станция → сервер
  • Удаленное управление приборами учета и ограничение нагрузки.

Недостатки

  • Низкая скорость передачи данных по сравнению с GPRS, но при этом вполне достаточная для передачи показаний с заданными интервалами и дистанционного управления.
  • Меньшее распространение данной технологии в силу новизны. Покрытие сети есть не во всех городах, но решается за счет установки базовой станции дальнего радиуса действия, которая покрывает целые кварталы и даже небольшие города.

Живой пример

Узнайте, почему правление СНТ «Лебедь» остановилось на технологии «СТРИЖ» при внедрении системы АСКУЭ для коммерческого учета электроэнергии в своем поселке. И за счет чего «СТРИЖ» оказался на 10 шагов впереди традиционных решений.

Посмотреть проект

Как это работает

Прочитайте, по какому принципу работает технология «СТРИЖ», какие преимущества она предоставляет для пользователей, как нам удалось добиться сверхдальности передачи сигнала, и где еще применяют «СТРИЖ» сегодня.

Узнать все о технологии «СТРИЖ»

Оборудование для АСКУЭ

Электросчетчик с радиомодемом «Ампер-1»

Однофазный счетчик электроэнергии «Ампер-1» со встроенным радиомодулем «СТРИЖ». Особенность электросчетчика — дистанционное управление нагрузкой. Подробнее

Радиомодем интерфейсный «СТРИЖ TDIN»

Интерфейсный модем TDIN rD подключается к датчикам через цифровые интерфейсы RS-232 и RS-485. Свыше 10 лет автономной работы за счет батареи повышенной емкости. Подробнее

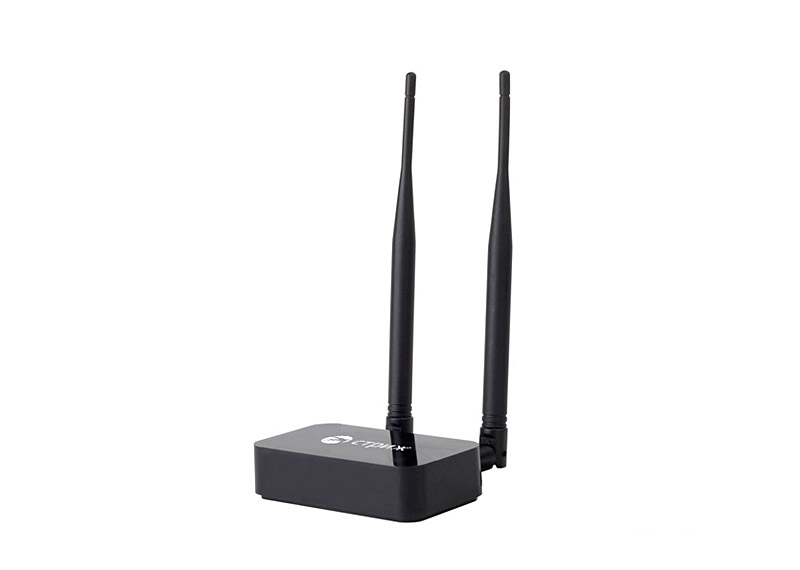

Базовая станция «СТРИЖ Микро БС-120»

Миниатюрная радиостанция для установки в помещении и развертывания сети «СТРИЖ» в городском здании или на открытом пространстве. Подробнее

Полную информацию по АСКУЭ на базе «СТРИЖ»-технологии смотрите на отдельном сайте www.electro.strij.tech
