Автоматизированный сбор показаний счетчиков воды

Диспетчеризация приборов учета воды

Диспетчеризация приборов учета воды — один из наиболее удачных примеров применения технологии «СТРИЖ» в сфере жилищно-коммунального хозяйства. Особенности технологии «СТРИЖ» по дальности действия, легкости установки, сроку работы и масштабируемости оказались на десять шагов впереди существующих решений. «СТРИЖ» стал системой №1 по удаленному сбору показаний счетчиков воды в многоквартирных домах — конкурентов нет.

Какую задачу решает «СТРИЖ»

В подавляющей части квартир установлены водяные счетчики. Их основная задача — точный учет воды, потребляемой жильцами. Однако, зачастую жильцы забывают сдавать показания, иногда сдают расход с ошибками, а некоторые намеренно занижают его. Кроме того, существует более 10 способов остановить счетчик или скрутить его показания, ими пользуются недобросовестные жильцы.

Таким образом, точный учет потребляемой воды становится невозможным. Управляющая компания или жильцы оплачивают недостачу из своего кармана.

Счетчики воды с дистанционной передачей показаний
А теперь представьте, что счетчики воды сами передают свои показания в режиме реального времени. Отпадает необходимость собирать данные вручную, показания поступают прямо на ПК. Места для дезинформации просто не остается.

Решение «СТРИЖ»

Принцип работы «СТРИЖ» похож на технологию сотовой связи, только проще и надежней. Он предусматривает передачу показаний каждого квартирного счетчика в интернет через сеть базовых станций «СТРИЖ».

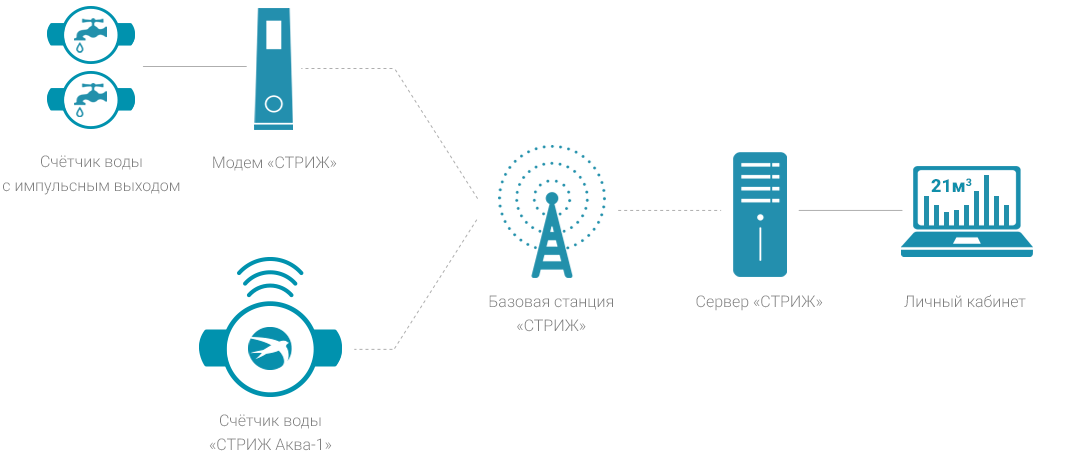

Схема работы беспроводной системы диспетчеризации воды «СТРИЖ»

Способы дистанционной передачи показаний потребления воды

Наши инженеры разработали несколько способов дистанционной передачи показаний потребления воды через интернет.

Подключить к счетчикам воды модем «СТРИЖ»

Если установленные водосчетчики имеют импульсный выход, то к ним подключается импульсный модем «СТРИЖ». Важная деталь — один модем подключается сразу на два счетчика воды.

После установки и калибровки модем начинает передавать посуточную статистику потребления дважды в сутки. Импульсный выход на счетчиках воды специально предназначен для автоматизированного съема показаний.

Принцип действия прост — пропустив через себя 10 литров воды, счетчик посылает импульс. Модем постоянно фиксирует импульсы, подсчитывает их сумму и получает расход воды за каждый час.

Счетчики воды подключенные к модему СТРИЖ

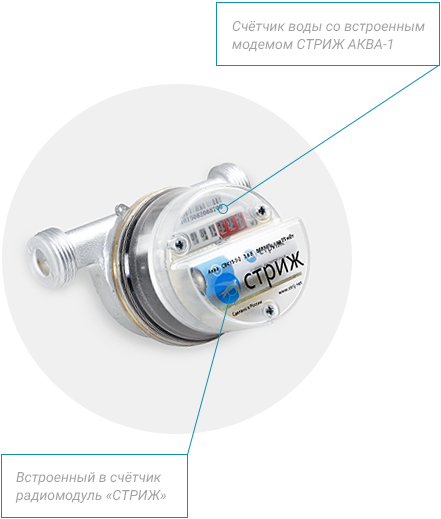

Счетчик воды со встроенным радиомодулем СТРИЖ

Установить счетчик со встроенным модемом «СТРИЖ Аква-1»

Если в квартире не стоят счетчики воды или у установленных водосчетчиков нет импульсного выхода, то устанавливается «СТРИЖ Аква-1».

Этот счетчик, разработанный нашими инженерами, уже имеет встроенный модем — очень удобно, два устройства в одном. Он замеряет потребление воды так же, как обычный водомер, и при этом сам передает показания.

Встроенной батареи хватает на 10 лет работы. Датчик детекции магнита оповещает о попытке остановки прибора (посмотреть обзор). Устанавливается аналогично обычному счетчику воды и не требует дополнительного обслуживания.

Смотрите показания всех счетчиков через Интернет

Показания всех квартирных и общедомовых приборов учета отображаются в личном кабинете клиента.

Возможность сопоставления баланса расхода воды в доме за 15 минут делает учет потребления простым и удобным.

Личный кабинет доступен как для управляющих компаний, так и для жильцов с любого устройства, подключенного к интернету.

Возможность интеграции с любыми корпоративными системами делает решение «СТРИЖ» простым и легким для внедрения в любой организации.

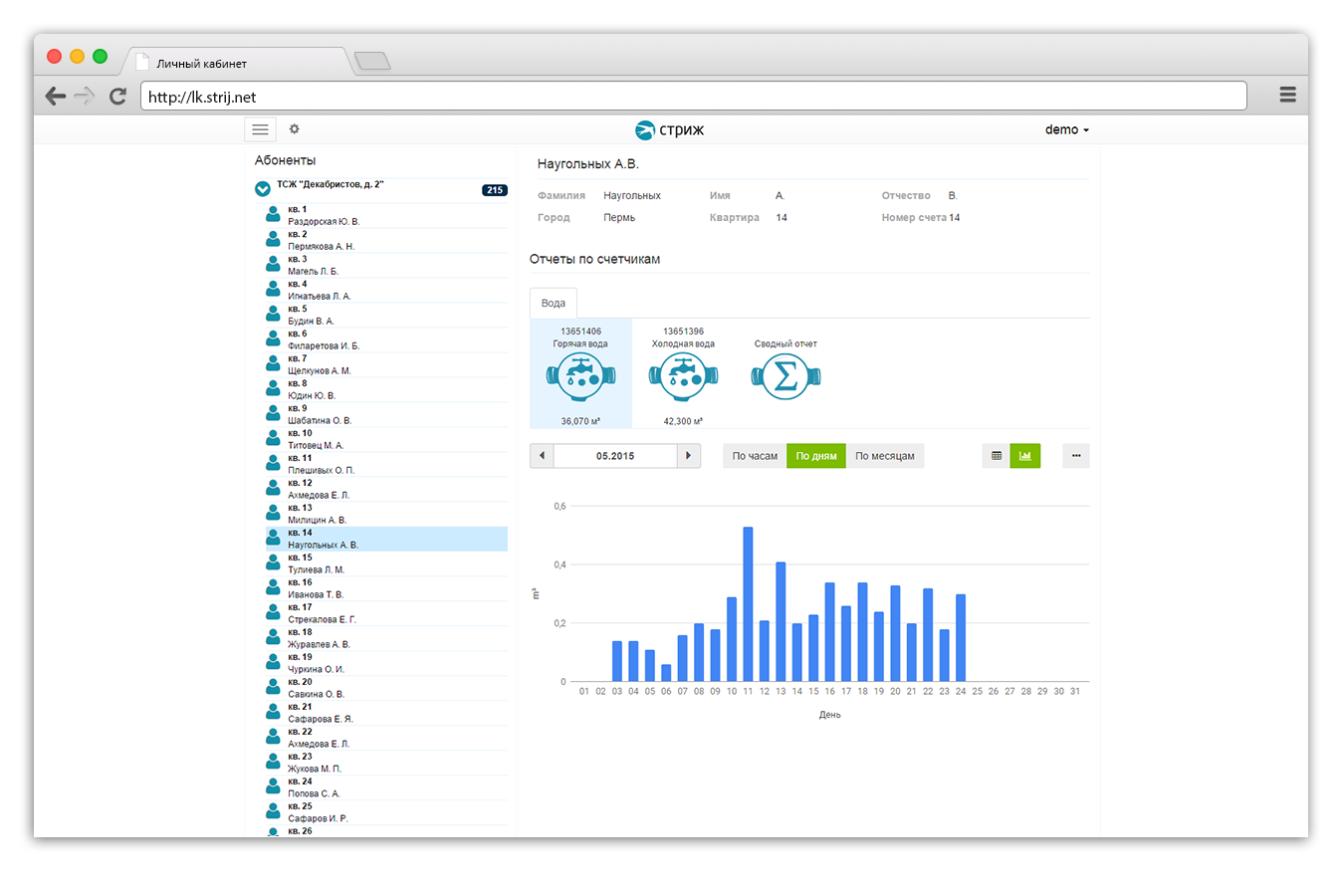

Личный кабинет для отображения показаний счетчиков воды через интернет

Почему «СТРИЖ» идеально подошел для удаленного сбора показаний счетчиков воды

Технология «СТРИЖ» — оптимальное решение для учета ресурсов в ЖКХ. Ее преимущество — возможность сбора небольших пакетов данных с неограниченного количества приборов учета без какого-либо дополнительного оборудования. При этом приборы могут быть разнесены по большой территории.

Иконка «Антенна»

10 км дальность передачи

Протокол «СТРИЖ» предусматривает передачу данных на дальние расстояния в сложных городских условиях. Сигнал от модема поступает на ближайшую базовую станцию. При этом стены и конструкции не являются серьезной преградой.

10 лет работы от одной батареи

Устройства «СТРИЖ» полностью автономны. Низкое энергопотребление радиомодулей «СТРИЖ» приводит к тому, что встроенного аккумулятора хватает на 10 лет работы без его замены.

Иконка Бюджет

В 10 раз дешевле аналогов

«СТРИЖ» автономен, не использует промежуточного оборудования и прост в монтаже. Поэтому решения для квартирного учета на порядок дешевле, чем при использовании GSM-сетей, ZigBee или M-Bus, которые, к тому же, имеют ряд недостатков.

  • Универсально: есть счетчики — ставим модем «СТРИЖ», нет счетчиков — ставим «СТРИЖ Аква-1».
  • Быстро и просто: без концентраторов, накопителей, репитеров и дополнительного оборудования.
  • Надежно: без использования mesh-топологии и промежуточных узлов.
  • Удобно: все показания через Интернет, легко интегрируется с системами заказчика.

Всего этого мы смогли добиться благодаря новой энергоэффективной технологии передачи данных.

Что получает заказчик?

Наибольшим успехом системы удаленного сбора показаний счетчиков воды пользуются у организаций, управляющих жилым фондом: многоквартирными домами и коттеджными поселками. И вот почему:

  • Расхождение между ОДПУ и ИПУ в доме сводится к нулю.
  • ОДН сокращается в разы уже через неделю.
  • Сведение баланса занимает не более 15 минут.
  • Повышается собираемость оплат за водоснабжение от 10% и выше.
  • Исключаются платежные разрывы в несколько дней.
  • Показания передаются в 1С и ГИС ЖКХ автоматически.

Что получает заказчик?

Наибольшим успехом системы удаленного сбора показаний счетчиков воды пользуются у организаций, управляющих жилым фондом: многоквартирными домами и коттеджными поселками. И вот почему:

  • Расхождение между ОДПУ и ИПУ в доме сводится к нулю.
  • ОДН сокращается в разы уже через неделю.
  • Сведение баланса занимает не более 15 минут.
  • Повышается собираемость оплат за водоснабжение от 10% и выше.
  • Исключаются платежные разрывы в несколько дней.
  • Показания передаются в 1С и ГИС ЖКХ автоматически.

Какие еще есть решения для диспетчеризации воды?

Сегодня применяется несколько технологий, традиционных для построения систем диспетчеризации воды в многоквартирных домах и коттеджных поселках, вот они:

К каждому водосчетчику проводится слаботочный кабель. По кабелю данные с приборов учета передаются на концентратор, который обслуживает множество приборов учета. Данные с концентратора передаются через Ethernet или GSM на сервер заказчика.

Достоинства

  • Технически простое в реализации решение, многие компании в Москве и регионах занимаются прокладкой кабелей.
  • Внедрение может осуществляться сотрудниками с низкой технической квалификацией.
  • Высокая устойчивость к помехам.
  • Высокая скорость передачи данных.

Недостатки

  • Стоимость прокладки слаботочных кабелей в построенных домах крайне высока из-за сложного в организации процесса.
  • Низкая надежность системы из-за проблемы потери напряжения в проводах из-за растяжений, обрывов, замыканий и др.
  • Высокая стоимость эксплуатации, так как для того, чтобы установить причину потери напряжения, необходимо каждый раз осуществлять физическое обследование всей сети.

В Российской Федерации и зарубежом почти не существует действующих проектов, построенных на базе слаботочной сети, так как проводные сети быстро выходят из строя, а устранение неполадок и их эксплуатация стоят слишком дорого. Слаботочные системы повсеместно заменяются на беспроводные.

К квартирным счетчикам подключается GSM-модем, он и передает показания. Преимущество — широкое распространение сотовых сетей. Но модем требует постоянного подключения к электросети, которого может не быть. К тому же, решение получается дорогим — порядка 30 000 рублей на квартиру.

Достоинства

  • Легкое и быстрое развертывание.
  • Высокая скорость передачи данных.
  • Широкая территория обслуживания оператором связи.

Недостатки

  • Высокая стоимость устройств — несколько тысяч рублей за один водосчетчик или модем.
  • Высокая и нестабильная абонентская плата.
  • Непродолжительное время автономной работы — несколько дней.
  • Сигнал передатчика легко «заглушить».
  • Чувствительность к уровню приема: при отсутствии покрытия сети — невозможность работы, сигнал часто не добивает до мест установки водосчетчиков.
img-zigbee-water-meter

К каждому прибору учета подключается радиомодем, передающий показания на ретранслятор или радиоконцентратор по радиоканалу 433 или 868 МГц по ZigBee, Z-Wave, M-Bus или подобному протоколу. Дальность передачи данных – на расстояние до 50 метров от модема до ретранслятора. Данные с ретранслятора или концентратора передаются через Ethernet или GSM на сервер заказчика.

Достоинства

  • Наиболее распространенная технология на рынке диспетчеризации. Существует множество решений от зарубежных и отечественных производителей.
  • Низкое энергопотребление по сравнению с GSM/GPRS, до нескольких лет работы от одной батареи.
  • Относительно простой монтаж по сравнению с проводными системами.

Недостатки

  • Высокая стоимость устройства по сравнению с другими решениями — до нескольких тысяч рублей.
  • Небольшая дальность передачи (до 50 метров) приводит к необходимости установки дополнительных ретрансляторов, что дополнительно увеличивает стоимость системы.
  • Низкая надежность системы из-за сложной mesh-архитектуры и большого количества ретрансляторов. Для организации сети необходимо несколько разнотиповых устройств: приемник, концентратор, маршрутизатор, ретранслятор — это увеличивает общую стоимость сметы на оборудование и работ по монтажу.
  • Высокая стоимость обслуживания и поддержания, так как каждый проект телематической сети на базе ZigBee, Z-Wave или M-Bus является уникальным, и обслуживать его может только интегратор.
  • Низкая скорость передачи данных.

Телематические системы на базе ZigBee, Z-Wave и M-Bus получили распространение за последние несколько лет благодаря возможности беспроводной передачи данных. На практике сложность систем ведет к высокой стоимости поддержания и обслуживания, поэтому все больше клиентов смотрят на альтернативные решения.

Система диспетчеризации воды «СТРИЖ»

Иконка. Цитата

У каждого из современных решений есть недостатки, которые значительно увеличивают стоимость оборудования и делают обслуживание дорогим и хлопотным. В конечном итоге, такие системы используются крайне редко и пока не получили массового распространения.

Для того, чтобы нивелировать недостатки существующих технологий, необходимо было разработать решение без проводов, способное работать в течение нескольких лет без внешнего питания, передающее показания на дальние расстояния без промежуточного оборудования и при этом недорогое — «СТРИЖ» сделал это!



«СТРИЖ» — система удаленного сбора показаний счетчиков воды, использующая энергоэффективный протокол радиосвязи, который позволяет передавать небольшие пакеты данных с миллионов устройств на дальние расстояния в течение многих лет.

 Достоинства

  • Минимальная стоимость устройств: модемов и счетчиков воды со встроенным модемом.
  • Минимальное время внедрения: необходимо только подключить модем или водяной счетчик с радиомодулем, и система готова к работе.
  • Минимальная стоимость внедрения: не требует ни внешнего питания, ни промежуточного оборудования, простая установка.
  • Максимальная дальность передачи данных — 10 км в городской черте за счет особенностей нового протокола связи.
  • Высокая проникающая способность сигнала позволяет получать данные из подвалов и помещений, где отсутствует GSM, Ethernet и другая связь.
  • Автономность работы свыше 10 лет за счет оптимизированного протокола передачи данных и расписания отправки показаний.
  • Не требует обслуживания. Замена устройств по истечении срока работы батареи проста и занимает 5-7 минут.
  • Простая масштабируемая архитектура системы: радиомодем → базовая станция → сервер.

Недостатки

  • Низкая скорость передачи данных по сравнению с другими технологиями, но при этом вполне достаточная для передачи показаний счетчиков воды с заданными интервалами.
  • Меньшее распространение данной технологии в силу новизны. Покрытие сети есть не во всех городах, но решается за счет установки базовой станции дальнего радиуса действия, которая покрывает целые кварталы и даже небольшие города.

Сравним конкретные цифры

Сравните характеристики различных систем диспетчеризации и убедитесь, что у «СТРИЖ» нет конкурентов.

Сравнение различных систем автоматизации удаленного сбора показаний счетчиков ГВС / ХВС
Характеристики СТРИЖ GSM/GPRS ZigBee, M-Bus
Плотность базовых станций для покрытия города с 1 млн человек 20 1000 5000
Потребление энергии модемом 25 mW 5000 mW 150-700 mW
Радиомагнитное излучение модема сверхнизкое высокое среднее
Время автономной работы модема до 10 лет до 2 мес. до 4 лет
Радиус передачи до Базовой станции  10+ км до 1 км до 100 м
Точность передачи сигнала
Проникающая способность сигнала внутри зданий и подвалов
Возможность настройки параметров под клиента, выгрузка в 1С
Стоимость счетчика воды с радиомодулем (руб.) 1 990 9 500+ 6 000+

Простой пример — многоквартирный дом

«СТРИЖ» использует простую топологию «звезда»: сигнал напрямую идет на базовую станцию, без ретрансляторов, коммутаторов, концентраторов и накопителей. Это положительно сказывается на надежности и стоимости всей системы, ведь используется минимум оборудования и не требуется хлопотного монтажа. А еще мы сами производим все устройства — цены от производителя. В результате, стоимость системы в несколько раз ниже традиционных решений для многоквартирных домов. Посмотрите этот простой расчет.

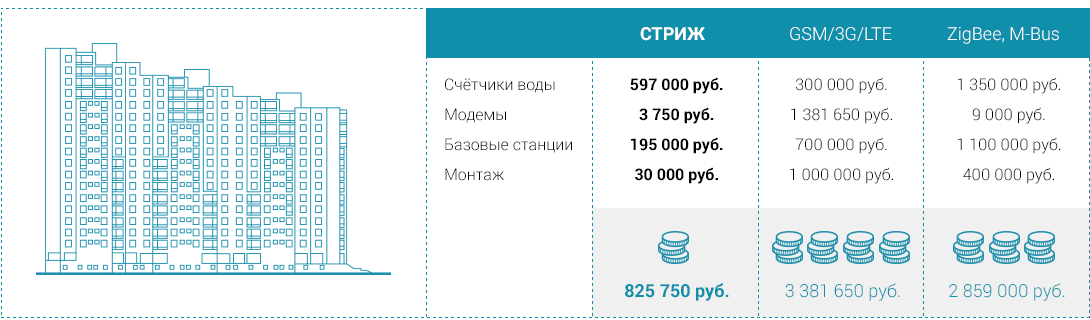

Стоимость системы для 150-квартирного дома

Таблица сравнения построения системы диспетчеризации воды на разных технологиях

В случае использования «СТРИЖ» для построения системы диспетчеризации воды с нуля «под ключ» в многоквартирном доме устанавливаются счетчики воды со встроенным радиомодулем и один модем для передачи показаний с общедомового прибора учета (ОДПУ). Установка базовой станции требуется лишь тогда, когда покрытие сетью «СТРИЖ» отсутствует. Монтажные работы минимальны и выполняются комплексно бригадой техников в течение одного рабочего дня.

Живой пример

Узнайте, как управляющая компания «Актион» снизила общедомовой расход воды в 10 раз за 1,5 недели и увеличила собираемость на 12% при помощи системы беспроводного сбора показаний водосчетчиков «СТРИЖ».

Посмотреть проект

Подробно о решении учета воды

Вы представитель управляющей организации и вам интересна тема диспетчеризации водоснабжения в ЖКХ при помощи технологии «СТРИЖ»?

img-pdf-icon-88x112

Скачайте подробное описание
Система удаленного сбора показаний водосчетчиков «СТРИЖ» для управляющих организаций
(2015-09-30; 1,0 Мб)

Оборудование для диспетчеризации водосчетчиков

Радиомодем импульсный «Тиффани iAA»

Импульсный радиомодем используется для передачи данных телеметрии с приборов учета, датчиков и различных сенсоров. Подробнее

Счетчик воды СВК 15-3-2 с радиомодулем «Аква-1» ДУ15

Автономный счетчик воды со встроенным модулем «СТРИЖ», передает показания в течение 10 лет и имеет встроенный датчик детекции магнита. Подробнее

Базовая LPWAN-станция «СТРИЖ БС Нано»

[message color="red"][vector_icon name="attention"] Только для партнеров «СТРИЖ Телематика»[/message] Компактная станция для оперативного развертывания сети исключительно с целью демонстрации возможностей системы и проведения пилотных проектов. Подробнее

Полную информацию по решению для управляющих организаций смотрите на отдельном сайте www.voda.strij.tech

Перейти на сайт
