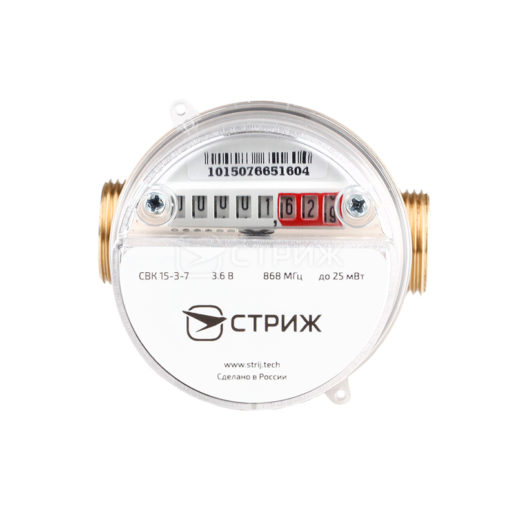

«Умный» счетчик воды СВК 15-3-2 с радиомодулем «СТРИЖ» ДУ15 110 мм

  • СВК 15-3-2 с радиомодулем — беспроводной счетчик воды с автоматической передачей показаний через интернет. Для передачи данных используется энергоэффективный радиоканал LPWAN на частоте 868,8 МГц (не требует лицензирования).

    Квартирный счетчик предназначен для измерения объема потребленной горячей или холодной воды и передачи показаний в личный кабинет управляющей или ресурсной организации.

    Сертификат номер 68095-17 государственного реестра средств измерений.

    Наименование: Счетчик горячей и холодной воды крыльчатые типа СВК 15-3-2 110 мм с радиомодулем в сборе

    Артикул: WM.010.001

    Цена по запросу
    ПОЛУЧИТЬ КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ

Водосчетчик СВК 15-3-2 с радиомодулем «СТРИЖ»

СВК 15-3-2 с радиомодулем «СТРИЖ» — электронный счетчик воды удаленного считывания показаний через интернет. Для передачи данных используется энергоэффективный радиоканал LPWAN на частоте 868,8 МГц (не требует лицензирования).

Квартирный водосчетчик предназначен для изменения объема потребленной горячей или холодной воды и передачи показаний в личный кабинет управляющей или ресурсной организации.

2 в 1
счетчик + модем

Квартирный счетчик воды + встроенный радиомодуль в одном устройстве. Установка радиомодуля на счетчики воды не требуется. Проще установка — цена ниже!

10 км
дальность передачи

Встроенный LPWAN-радиомодуль передает показания на дистанцию свыше 10 км без сумматоров, концентраторов или ретрансляторов.

в 10 раз
дешевле аналогов

Система АСКУВ, построенная на базе СВК 15-3-2 с модулем «СТРИЖ», получается на порядок дешевле существующих традиционных систем на ZigBee/MBus/GPRS.

10 лет
работы от батареи

Энергоэффективный радиопротокол экономно расходует ресурс батареи. Одного источника питания хватит на 10 лет работы.

Устройство счетчика воды СВК 15-3-2 без крышки, схема сборки
7 дополнительных преимуществ

Без геркона Импульсный выход часто отказывает. В СВК-15-3-2 с радиомодемом установлен оптический датчик оборотов — он вечный.

Без калибровки Не требует калибровки или программирования. Поставил и работает. Справится любой сантехник.

Без концентраторов Счетчик воды с радиомодулем работает без концентраторов и ретрансляторов — смета дешевле.

Показания онлайн Просматривайте телеметрию с водосчетчика удаленно, через интернет.

Прост в установке «Умный» счетчик воды устанавливается за 15 минут — как и обычный водомер.

Антимагнит Встроенный детектор магнита оповещает о вмешательстве в работу прибора.

100% отечественная разработка Счетчик разработан и выпускается в России. Стабильная цена при любой политике.

Принцип работы дистанционного счетчика воды

Прибор учета разработан на базе сухоходного счетчика воды СВК-15-3-2. Такие счетчики воды универсальны: для горячей и холодной воды. Интегрированный в счетчик радиомодуль «СТРИЖ» (ранее «АКВА») имеет оптический датчик, который определяет количество оборотов крыльчатки. Далее данные о расходе сохраняются в память устройства. Радиомодуль раз в сутки отправляет по LPWAN-радиоканалу накопленную статистику о потреблении воды.

Сигналы от счетчиков принимаются базовой станцией. Радиус действия станции — свыше 10 км в городской черте и до 40 км на открытой местности. Одновременно станция может принять и обработать сигнал от 5 000 устройств, а общая емкость составляет 2 000 000 сообщений в сутки.

Данные со станции передаются по защищенному каналу на сервер, анализируются, сохраняются и отображаются в личном кабинете в удобном для пользователя виде. Отчеты выгружаются в Excel, синхронизируются в 1C, ГИС ЖКХ и другими программами учета.

Система выполняет недельную работу по сбору и обработке показаний штата сотрудников за несколько минут, вне зависимости от масштаба — один многоквартирный дом или целый микрорайон.

Как работает автоматизированная система передачи показаний воды
Геркон — слабое звено!

По статистике, в квартирных водосчетчиках в течение года выходит из строя каждый 10-й геркон.

Поэтому мы не используем импульсный принцип съема показаний. Количество оборотов крыльчатки снимаются посредством «вечного» оптического датчика.

Это экономит средства жильцов и управляющих компаний на обслуживании всей системы учета воды.

Схема геркона в счетчике воды
Изображение оповещения о прикладывании магнита в личном кабинете «СТРИЖ.Cloud»
Функция «Антимагнит»

Датчик магнита оповестит диспетчера в личном кабинете, если к счетчику воды поднесут магнит.

Психологический эффект от наличия моментальных оповещений и почасового анализа собранных данных останавливает нечестных собственников от использования магнитов и других способов скрутки показаний.

Больше не будет бесплатных кубометров!

Снижает высокий ОДН за 2 недели

Счетчик воды со встроенным радиомодулем предотвращает 9 из 11 факторов, вызывающих большой небаланс и высокий ОДН в многоквартирных домах.

Самые коварные — несвоевременная подача данных, умышленное или случайное занижение показаний, магниты на счетчиках, перерасход норматива и расход утечек.

Ваш ОДН сократится до допустимых пределов уже через 2 недели после установки счетчиков.

График снижения потерь ОДН
Личный кабинет «СТРИЖ.Cloud»

Все данные в личном кабинете пользователя. Доступ к нему возможен из любой точки мира с любого устройства, подключенного к интернету.

Показания водосчетчиков в реальном времени

Собирайте показания индивидуальных и общедомовых счетчиков воды через интернет. 50 или 5 000 приборов учета — все показания доступны в 2 клика.

Демонстрация личного кабинета «СТРИЖ.Cloud»
Устраняйте небаланс и снижайте ОДН до нормы
в 1-2%

Устраните небаланс с помощью сквозного учета. Наблюдайте за размером реального ОДН по этажам / подъездам / домам личном кабинете.

Попробовать личный кабинет

Счетчик воды с радиомодулем в личном кабинете СТРИЖ.Cloud скриншот

Комплектация «умного» счетчика воды

Комплект поставки включает:

  • Smart-счетчик воды с радиомодулем ДУ 15 мм;
  • две накидные гайки;
  • два переходника 35 мм;
  • две прокладки;
  • обратный клапан;
  • паспорт на устройство и вкладыш.
Коробка с «умным» счетчиком воды «СТРИЖ»
Основные характеристики
Параметры
  • Диаметр: 15 мм
  • Длина: 110 мм
  • Срок поверки: 6 лет
  • Гарантия 72 месяца
Радиопротокол
  • Частота: 868,8 МГц (не требует лицензирования)
  • Мощность: до 25 мВт
  • Дальность: 10 км в городе
  • Шифрование: XTEA-256, ГОСТ Р34.12-2015
Функционал
  • Почасовая статистика
  • Датчик магнитного поля
  • Показания «в облаке»
Вопросы? Задавайте!

Проконсультирую по «умным» счетчикам, подберу систему учета ресурсов.

Напишите мне и я:

  • Сформирую коммерческое предложение.
  • Рассчитаю цену за точку учета.
  • Помогу сформировать смету.
  • Сориентирую по доставке, установке и поддержке.
  • Расскажу о наших новых предложениях.
  • Отвечу на все возникшие вопросы.
Александр Козин, руководитель проектов СТРИЖ

Александр Козин
руководитель проектов

+7 (495) 374-86-80
kozin@strij.tech

Монтажная длина110 мм
Диаметр подключения15 мм
Рабочее положениегоризонтальное; вертикальное
Температурный режимот +5 до +90 °С
Класс точности«В» — горизонтальная установка;
«А» — вертикальная установка
Порог чувствительности, м³/чНе более 0,5 Qmin
Минимальный расходQmin = 0,03 м³/ч — горизонтальная установка;
Qmin = 0,06 м³/ч — вертикальная установка
Переходный расходQt = 0,12 м³/ч — горизонтальная установка;
Qt = 0,15 м³/ч — вертикальная установка
Номинальный расходQnom = 1,5 м³/ч
Максимальный расходQmax = 3,0 м³/ч
Максимальное рабочее давление1,0 МПа
БатареяЛитиевая батарея LiSOCl2, встроенная 3600 мАч, 3,6 В
Срок поверкиХВС — 6 лет; ГВС — 6 лет
Срок автономной работы10 лет
Периодичность отправки данных24 часа
Частотный диапазон868,8 МГц (не требует лицензирования)
Мощность передачи данныхдо 25 мВт
Протокол передачи данныхXNB
Шифрование данныхXTEA-256, ГОСТ Р34.12-2015
Дальность передачи данныхдо 10 км — городская среда;
до 40 км — открытое пространство
Гарантийный срок на радиомодуль24 мес.
Гарантийный срок на счетчик72 мес.



Кто выполняет монтаж счетчиков?

Монтаж счетчиков воды СВК 15-3-2 с радиомодемом не отличается от монтажа стандартных водомеров. Установку может выполнить штатный сантехник. Счетчики не требуют калибровки или настройки — поставил и забыл.

Установка промежуточного оборудования: концентраторов, репитеров или ретрансляторов не требуется. Таким образом, вы экономите ваши деньги не только на оборудовании, но и на монтаже системы «умных» счетчиков воды.

Что будет, если счетчик выйдет из строя?

В случае отказа прибора учета наша служба технической поддержки произведет удаленную диагностику прибора. Если подтвердится, что счетчик вышел из строя, мы заменим его согласно гарантийным обязательствам.

Гарантия на счетчик воды СВК 15-3-2 — 72 месяца, а средний срок службы — 12 лет. На радиомодем гарантия — 24 месяца.

Что будет если станция не примет сигнал?

Если по какой-то причине сеанс связи с базовой станцией не произошел, данные, накопленные счетчиком, не пропадут и будут отправлены при последующем сеансе. После этого в личном кабинете отобразится статистика за пропущенный период времени.

Как подключить счетчик к сети?

Два варианта:

  1. Подключиться к Национальной телематической сети «СТРИЖ». Уточните, есть ли покрытие в вашем городе. Подключение бесплатно.
  2. Если покрытия в вашем районе нет, развернуть свою частную сеть при помощи компактной базовой LPWAN-станции — радиус действия: до 10 км в городе, до 40 км на открытой местности.

В обоих случаях все показания квартирных счетчиков воды будут передаваться через интернет в личный кабинет «СТРИЖ.Cloud».

Какова мощность излучения?

Мощность излучения составляет 25 мВт. Такой сигнал в 80 раз слабее сигнала сотового телефона. Данные передаются в течение нескольких секунд. Это абсолютно безопасно.
