Электросчетчики нового поколения серии «А»: что изменилось

Зачем мы разработали и выпустили счетчики нового поколения?

Два года эксплуатации приборов серии «Ампер» показали, что мы можем сделать наши счетчики надежнее, удобнее и дешевле.

Смотрите, какие аппаратные и программные решения реализованы во втором поколении электросчетчиков серии «А». 12 улучшений для 5 моделей: от схемотехники и новых протоколов обмена данными до эргономики и дизайна. Получилось надежно, практично и красиво — по-другому мы не можем.

Улучшение 1. Измерение силы тока в нуле

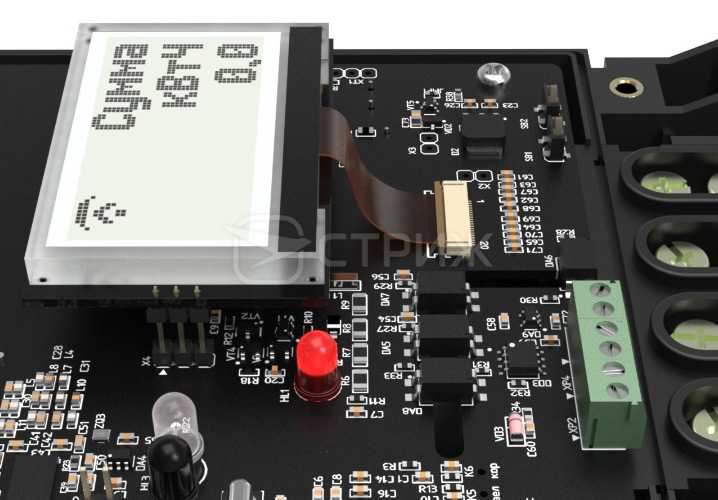

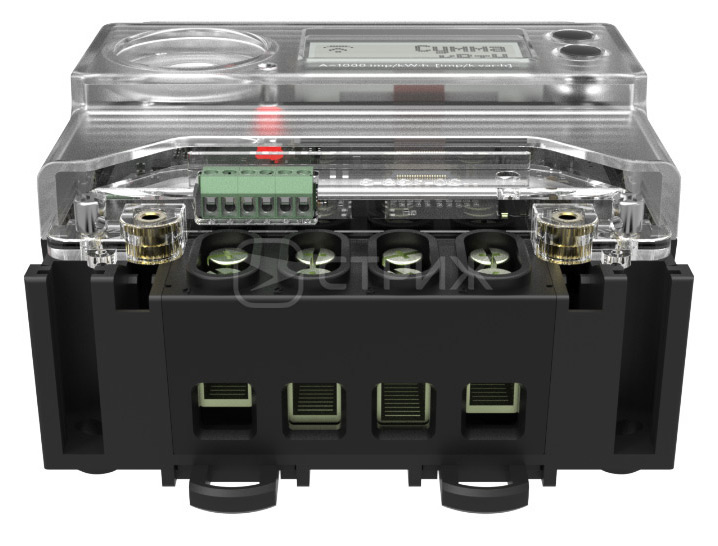

Фрагмент фото счетчика СТРИЖ А1

Счетчики серии «А» измеряют силу тока по фазному и по нулевому проводу. Если значения токов не совпадают, в журнал событий записывается время нарушения, а диспетчер получает оповещение в личном кабинете о критическом событии. Абонент не может похитить энергию через «землю», а организация экономит на выездах и обходчиках.

Улучшение 2. Оптический порт для конфигурации и съема данных

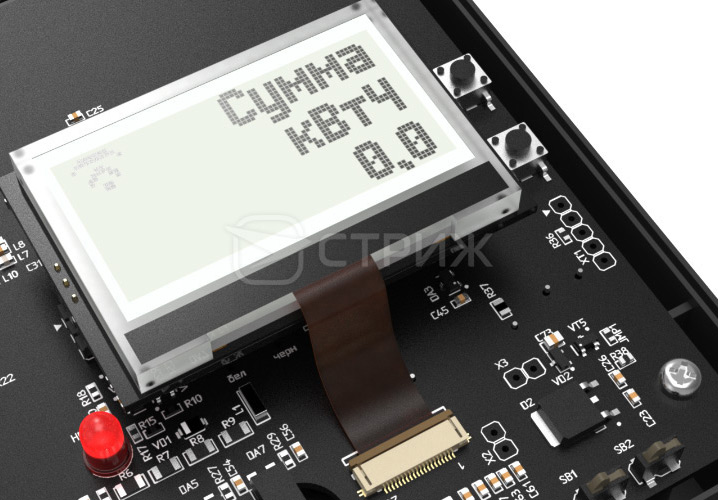

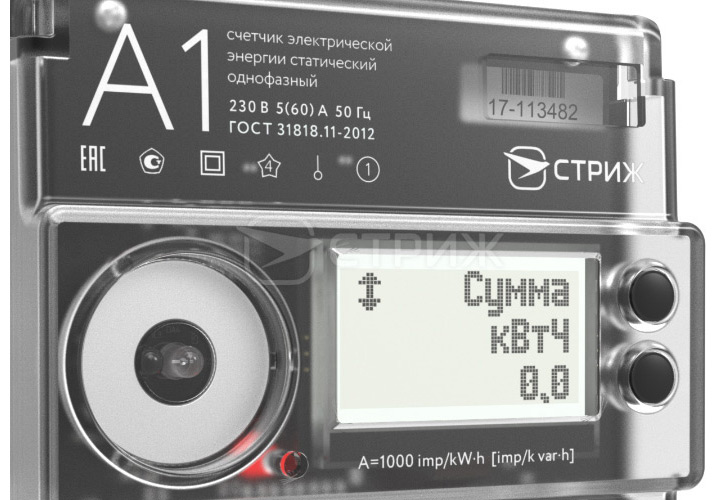

Фрагмент фото счетчика СТРИЖ А1

Через оптический порт информация с электросчетчика снимается без подключения к интерфейсам RS485/RS232 и вскрытия корпуса. Такой способ экономит время настройки и съема данных и не требует привлечения квалифицированного специалиста.

Улучшение 3. Датчик вскрытия корпуса

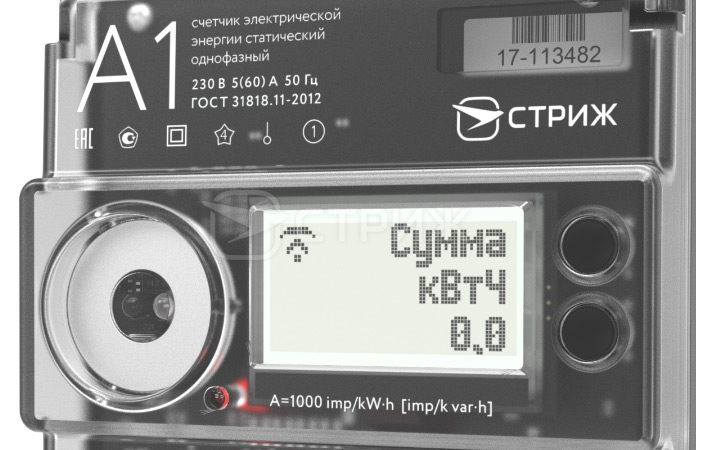

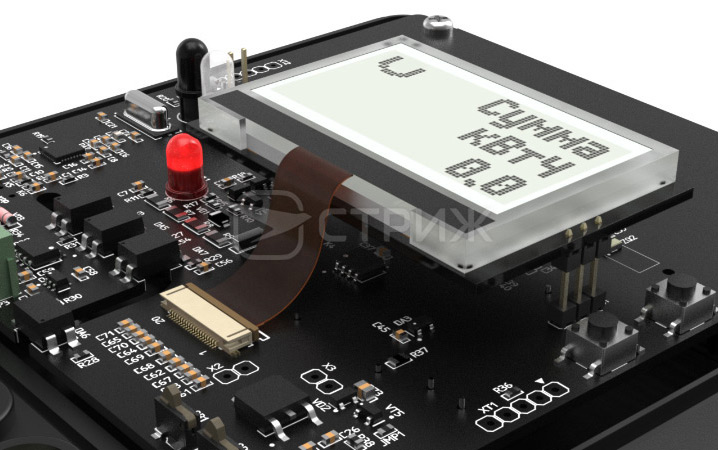

Фрагмент фото счетчика СТРИЖ А1

Датчик вскрытия корпуса отправляет мгновенное оповещение в личный кабинет диспетчеру сетевой или обслуживающей организации, если электросчетчик вскроют*. Одновременно индикация о вскрытии отображается на дисплее счетчика. Диспетчер узнает о незаконных действиях абонента без выездных проверок, а психологический эффект от сигнализации остановит недобросовестного абонента.

* В соответствии с УК РФ за хищение электроэнергии на сумму, превышающую 250 тыс. руб., предусмотрена уголовная ответственность.

Улучшение 4. Датчик вскрытия клеммной коробки

Фрагмент фото счетчика СТРИЖ А1

Датчик отслеживает положение клеммной коробки и отправляет сигнализацию о снятии крышки диспетчеру сетевой или обслуживающей организации. Одновременно сигнализация отображается на дисплее счетчика*.

* В соответствии с ст. 165 ч.1 УК РФ за хищение электроэнергии на сумму, превышающую 250 тыс. руб., предусмотрена уголовная ответственность.

Улучшение 5. Дистанционная подстройка частотного диапазона встроенного радиомодема

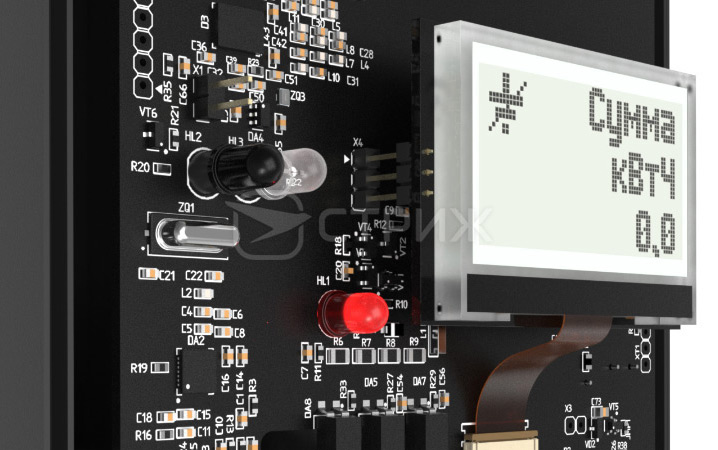

Фрагмент фото счетчика СТРИЖ А1

Дистанционная подстройка встроенного радиомодема позволяет регулировать частоты и повышать надежность приема-передачи показаний. Востребовано в местности со сложной радиообстановкой и за пределами России.

Улучшение 6. Резервирование критически важных параметров на отдельном энергонезависимом запоминающем устройстве

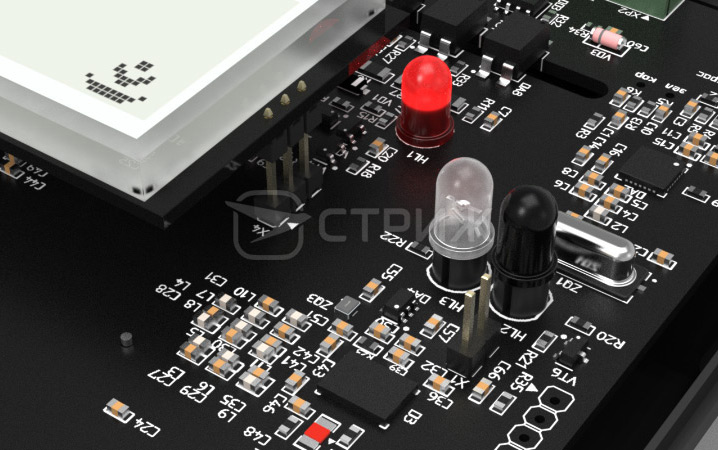

Фрагмент фото счетчика СТРИЖ А1

Счетчики серии «А» оснащены энергонезависимым запоминающим устройством для резервирования критических параметров: время, дата, тарифное расписание… Если питание линии отключится, память счетчика сохранит важные данные в течение 10 лет.

Улучшение 7. Дистанционное устройство сбора показаний «СТРИЖ УСП-1»

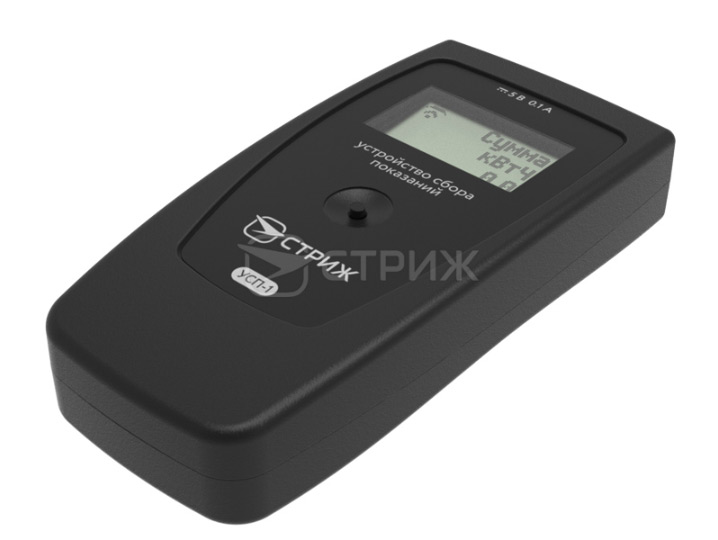

Фото «СТРИЖ УСП-1»

Для счетчиков в исполнении «Split» мы разработали дистанционное индикаторное устройство «СТРИЖ УСП-1» с ЖК-дисплеем. Индикаторное устройство и счетчики «общаются» по радиоканалу в радиусе до 100 метров на открытой местности и до 50 метров в городе. Абонент или оператор АСКУЭ снимают показания со счетчиков, не заходя в личный кабинет.

Улучшение 8. Ежедневная синхронизация времени

Фрагмент фото счетчика СТРИЖ А1

Электросчетчики нового поколения получают сигналы точного времени с базовой станции «СТРИЖ». Благодаря ежедневной синхронизации диспетчер отслеживает динамику потребления с точностью до секунды.

Улучшение 9. Датчик воздействия внешнего магнитного поля

Фрагмент фото счетчика СТРИЖ А1

Датчик отправляет оповещение диспетчеру сетевой или обслуживающей организации о воздействии к счетчику мощного магнита. Чтобы обнаружить хищения или вмешательство в работу прибора, не нужно привлекать обходчика и проводить выездные инспекции.

Улучшение 10. Определение обратного подключения счетчика

Фрагмент фото счетчика СТРИЖ А1

Счетчики серии «А» не просто фиксируют факт обратного подключения (когда электричество намеренно «отматывается» в меньшую сторону) в журнале событий, но и продолжают верно считать потребленную энергию. Оповещение о неверном подключении дистанционно информирует диспетчера о недобросовестном абоненте без выездных инспекций.

Улучшение 11. Модернизированный клеммник (клеммная колодка)

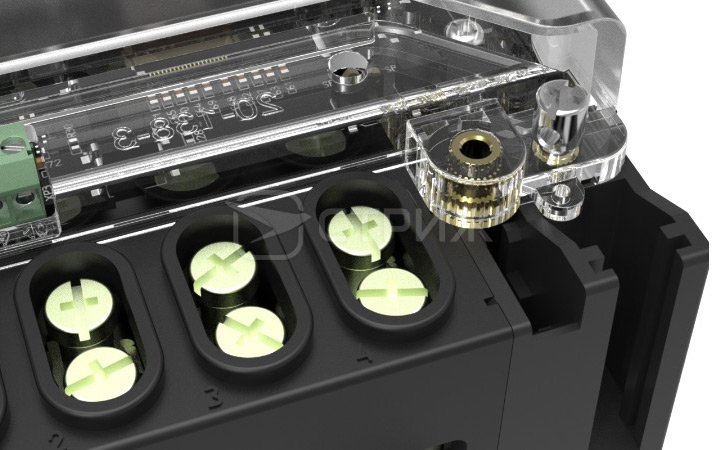

Фрагмент фото счетчика СТРИЖ А1

Контакты счетчиков серии «А» выполнены из луженой меди. Такое покрытие меньше нагревается и обеспечивает лучшую проводимость. С ним хорошо совместимы медные и алюминиевые провода. Дополнительно, на контактах и зажимах сделана «накатка» для более надёжного удержания проводов. А два прижимных винта М6 надежно фиксируют провода в клеммнике. Надежное подключение поможет избежать перегрева и потерь.

Улучшение 12. Переработанный дизайн и улучшенная эргономика

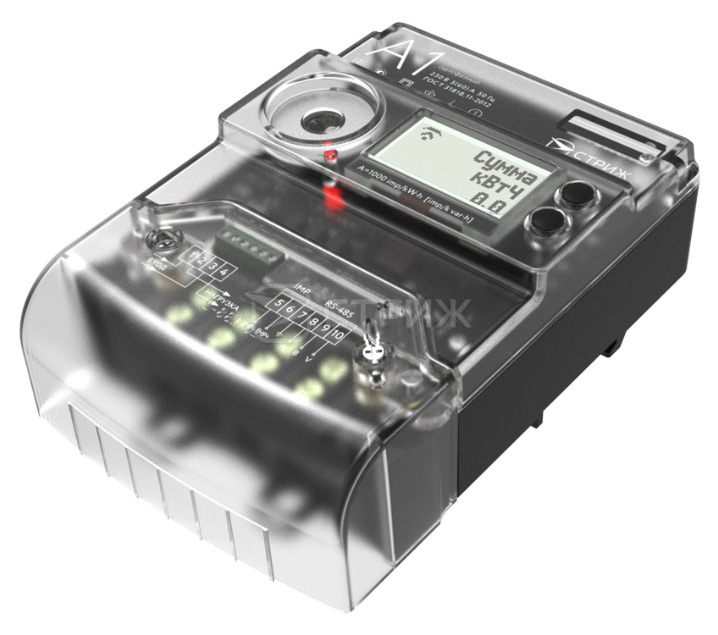

Фрагмент фото счетчика СТРИЖ А1

Корпус электросчетчиков «А1» и «А3» изготовлен из негорючего материала (ПА66 + СВ), а крышка клеммника — из прозрачного пластика. Индикация и органы управления: ЖК-дисплей, кнопки, оптический порт и светодиоды скомпонованы в одном месте. Благодаря этим улучшениям, электросчетчики соответствуют требованиям ПАО «Россети» и устойчивы к внешним воздействиям.

Основные характеристики Ампер-1 А1 Ампер-3 А3
Вид учитываемой энергии (акт. — А; реакт. — R);

А, R

Измеряемая сила тока, А 0,04 - 60 0,020 - 80 0,020 - 100 0,020 - 100
Номинальное напряжение, В 230 230 3∗230/400 3∗230/400
Базовый ток, А 5 5 5, 10, 20 5, 10, 20
Максимальный ток, А 80 80 60, 80, 100 60, 80, 100
Класс точности счетчика 1 1 1 1
Погрешность учета, % ±1 ±0,5 ±0,5 ±0,5
Стартовый ток

- активная энергия

- реактивная энергия

0,040 0,020 0,040 0,020
Количество тарифов 3 4 3 4
Диапазон рабочих температур, °С

от -40 до +60 °С

Полное потребление измерительными цепями, не более Вт 15 8 15 8
Основной коммуникационный интерфейс

Радио (LPWAN)

ЖК Дисплей, мм 36 х 20 46 х 26 36 х 20 46 х 26
Метод измерения силы тока контактный бесконтактный контактный бесконтактный
Срок поверки, лет

16

Масса, г 700 700 1800 1800
Реле отключения нагрузки Есть Есть Есть Есть
Соответствие техническим стандартам ПАО «Россети» Нет Да Нет Да
Измерение силы тока в нуле Нет Есть Нет Есть
Оптический порт для конфигурации съема данных Есть Есть Есть Есть
Связь с устройством сбора показаний «СТРИЖ УСП 1»

Для модификации Split

Датчик вскрытия корпуса Нет Есть Нет Есть
Датчик вскрытия клеммной коробки Нет Есть Нет Есть
Датчик воздействия внешнего магнитного поля Нет Есть Нет Есть
Бесконтактный метод измерения силы тока Нет Есть Нет Есть
Возможность дистанционного подстройки частотного диапазона встроенного радиомодуля Нет Есть Нет Есть
Резервирование критически важных параметров на отдельном запоминающем устройстве Нет Есть Нет Есть
Ежедневная синхронизация по времени Есть Есть Есть Есть
Определение обратного подключения счетчика Есть Есть Есть Есть
