Первый LPWAN-спутник «Меркурия»!

Существует два способа получить расход электроэнергии абонентов удаленно: использовать прибор учета со встроенным модемом, либо подключить к электросчетчику внешний модем.  Счетчик фиксирует потребление электроэнергии, а модем передает показания на пульт диспетчера электросетевой или сбытовой компании. Такие системы сбора показаний электроэнергии называют АСКУЭ — автоматизированные системы коммерческого учета электроэнергии.

Если АСКУЭ разворачивается с нуля, то используют электросчетчики со встроенными модемами. Но зачастую удаленный сбор показаний внедряют на существующей инфраструктуре, когда счетчики уже стоят у абонентов. В таких случаях мы использовали внешние модемы типа «TDIN»; подключали их к счетчикам через RS-232 или RS-485 интерфейс.

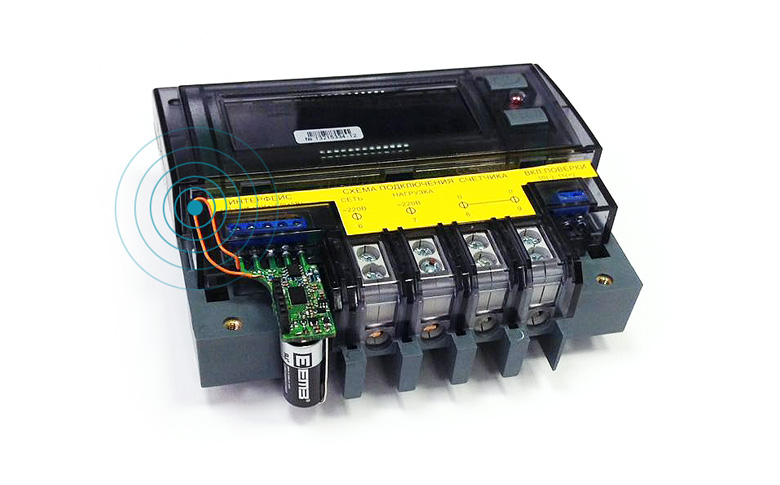

Встраиваемый LPWAN-радиомодем для электросчетчика «Меркурий-200»
Встраиваемый LPWAN-радиомодем для электросчетчика «Меркурий-200»

Линейка радиомодемов не всегда устраивала заказчиков: устройства были относительно громоздкими, требовали дополнительного места в электрощитовых и монтировались отдельно от счетчиков. Проанализировав реализованные проекты, мы определили наиболее распространенную модель счетчиков наших абонентов и разработали малогабаритный встраиваемый радиомодем «типовой» серии.

Так появился «Спутник».

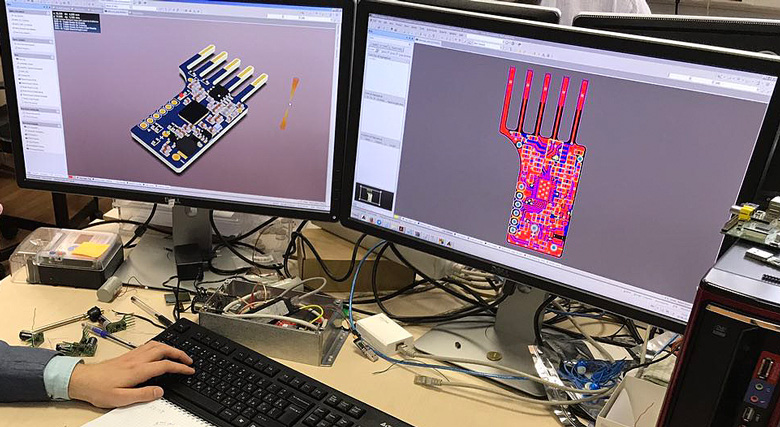

Процесс разработки радимодема «Спутник 200»
Процесс разработки радиомодема «Спутник 200»

Радиомодем «Спутник» разработан специально для счетчиков серии «Меркурий». «Спутник» отличает идеальная геометрия: штатная клеммная крышка «Меркурия» полностью  скрывает его от глаз стороннего наблюдателя. У злоумышленников уже не будет соблазна вывести из строя интересную «железку» — они просто не будут знать о ее существовании.

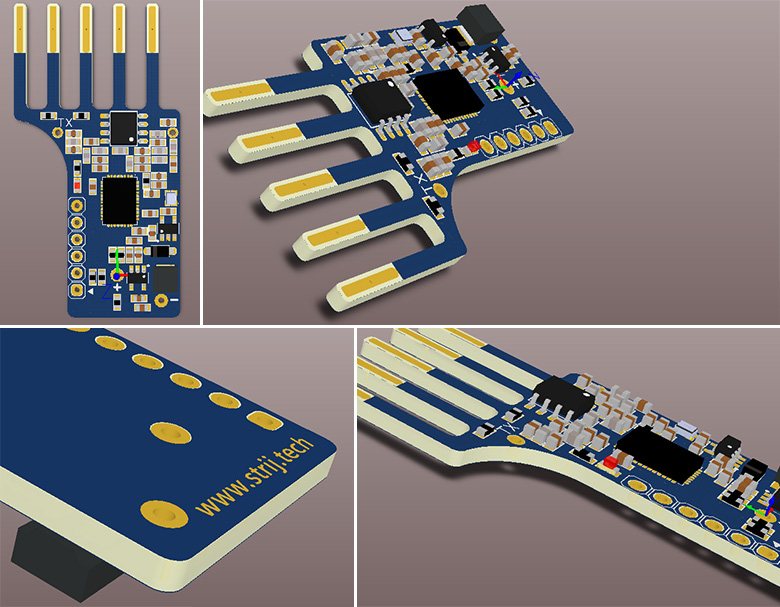

Первые прототипы радимодема «Спутник 200»
Первые прототипы радиомодема «Спутник 200»

«Сделать просто — сложно»

Инженеры максимально упростили монтаж радиомодема и его подключение к электросчетчику: «Спутник» стыкуется с «Меркурием» через клеммные колодки внешнего интерфейса RS-485. Не требует пайки или адаптеров — достаточно вставить клеммы модема в разъемы счетчика, как вилку в розетку!

  • Радиомодем «Спутник 200»
  • Предусмотрели и автономное питание устройства за счет встроенной батареи повышенной емкости. Если линия будет отключена, в энергонезависимой памяти радиомодема будут храниться записи журнала событий, отображая их в личном кабинете «СТРИЖ.Онлайн».

    «Основная проблема была в энергосбережении, потому что устройство фактически питает интерфейсную часть электросчетчика.  Задачу решили включением питания интерфейса только по необходимости, большую часть времени модуль «спит», потребляя несколько микроампер», — президент «СТРИЖ Телематика» Андрей Синицин.

Смотрим показания в интернете

Электросчетчик «Меркурий» с подключенным LPWAN-модемом «Спутник» отправляет показания через интернет в личный кабинет диспетчера АСКУЭ.

Возможности «Спутника»:

  • передача показаний через запрограммированные интервалы времени;
  • учет по 4 тарифам;
  • обновление тарифного расписания через обратный канал связи;
  • синхронизация времени счетчика;
  • получение данных по запросу диспетчера.

Первый запуск «Спутника» уже осуществлен на пилотной зоне ЖК «Соловьева» в г. Москве.

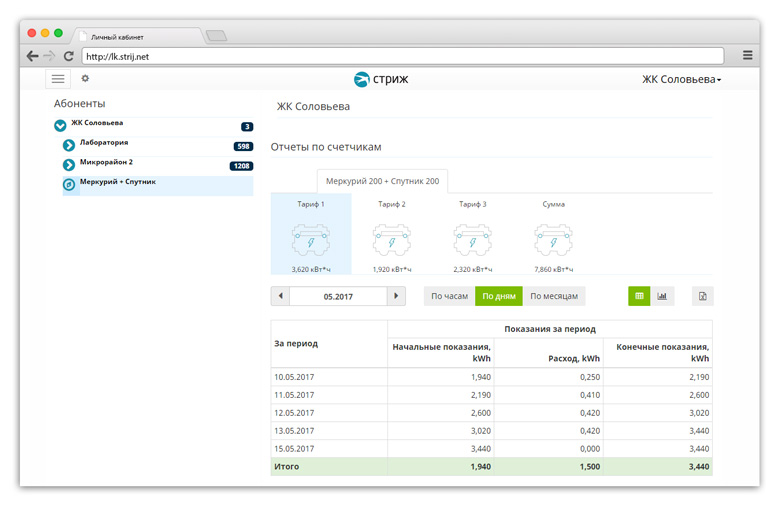

«Спутник» передает показания «Меркурия» в личный кабинет по 3-м тарифам
«Спутник» передает показания «Меркурия» в личный кабинет по 3-м тарифам

Радиомодем имеет гибкую архитектуру и может модернизироваться для интеграции с наиболее популярными в России и СНГ приборам учета. Гибкость и простота делают решение АСКУЭ «СТРИЖ» доступным для внедрения в любой организации, имеющей «на вооружении» традиционные счетчики электроэнергии.

«Спутник 200» — эффективное решение для развертывания автоматизированной системы учета электроэнергии на уже существующей инфраструктуре.

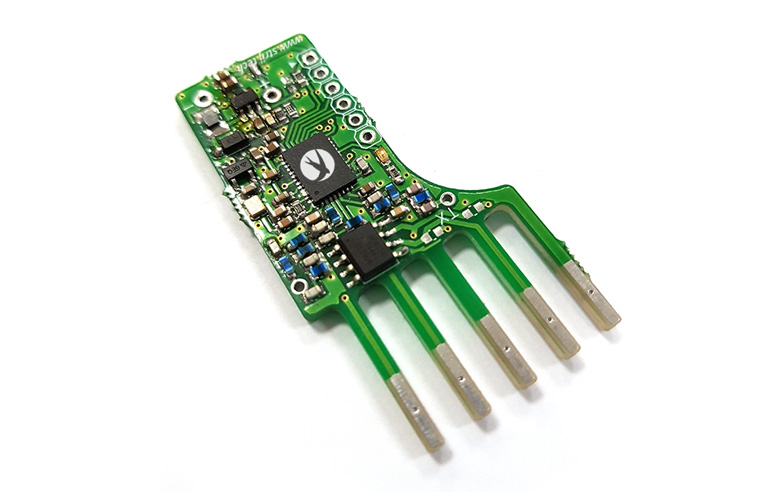

Промышленный образец LPWAN-модема «Спутник 200»
Промышленный образец LPWAN-модема «Спутник 200»




Паспорт на радиомодем «Спутник 200»

Радиомодем интерфейсный «Спутник 200» предназначен для организации радиоканала передачи данных от электрического счетчика «Меркурий 200» до базовой радиостанций «СТРИЖ БС Мини», «СТРИЖ БС3», «СТРИЖ БС Нано».

img-pdf-icon-88x112

Скачайте паспорт на устройство
Паспорт на радиомодем «Спутник 200»
(версия от 2017-05-15; 530 Кб)
